三维CAD图纸在工程设计中是非常必要的，是设计师之间、设计师与工人之间交流沟通的载体。三维CAD图纸中包含图框设计，图框是体现工厂需要某种内容以及工厂向外界传达某种信息，如一本书的封面一样重要。而每家公司对于图纸及其线框的要求是不同。本文以国产三维设计软件xelega3D为例，讲解如何自定义工程图图框，希望大家通过使用xelega3D自定义所需的图框。

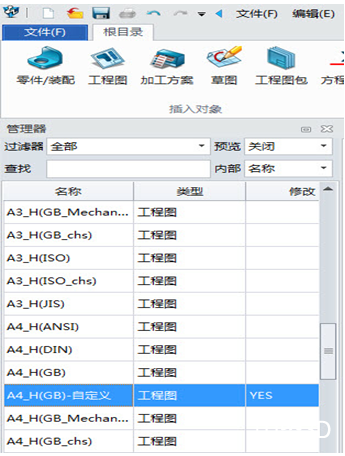

         1. 创建图框（见下图）。点击【文件】，选择【模板】，选择左侧模板的图纸尺寸大小，点击【右键】，进行复制粘贴的操作，然后选中粘贴后的文件，点击右键【重命名】，命名此文件。建议以模板的形式来创建图框，以便日后使用。

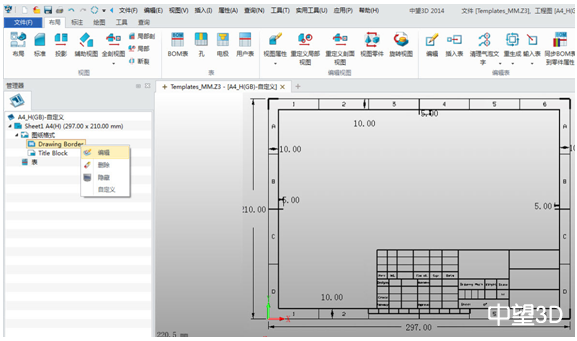

        2. 双击自定义图框名称，可以进入编辑工程图界面。右键单击【Drawing Border】进行编辑，可修改及编辑绘图区域中图框的所有线条。只需按照要求绘图或是增减线条即可。在此也可标注数值来确定准确的线条长度及间距。完成修改后，选择退出编辑即可。如下图：

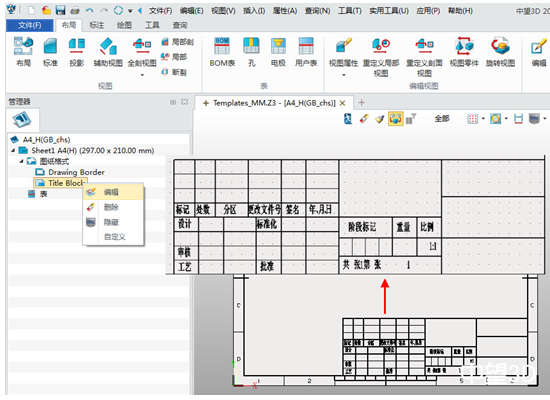

       3. 同样的操作，选择【Title Block】右键进行编辑，可命名标题栏中的表格。如下图：

        4. 在命名标题栏时，可在表格中插入公司的LOGO图片，矢量图等多种元素。还可将零件中的属性，比如材料、质量、体积等信息通过定义变量的方式定义在标题栏中。以便日后软件自动抓取零件中的相关信息。

       5. 请注意两个要点：
（1） 请修改模板以备日后使用，记得保存模板！
（2） 若定义好一系列的图框，请适当删除冗余的文件，以备日后选择工程图模板时能够快速准确地选到所需要的图框。

        总而言之，xelega3D的图框定义简单、方便。用户能在某一个图框的基础上进行修改，这样能大大提高定义图框的效率。刚入门三维CAD设计的初学者也可以通过xelega3D的简易操作，快速掌握自定义工程图图框操作。除此以外，全新的xelega3D2015的工程图模块还有其他工程图应用，可以参与免费的三维CAD网络培训作进一步了解（http://www.zw3d.com.cn/special/zhuanqu/list-102.html），QQ号一键报名，赢取xelega3D2015激活号。
