机械CAD绘图中，有时需对图中某些图形的面积、周长与重心进行计算，如下图所示的是需要冲压制造的钣金零件。一般的CAD平台软件提供了查询面积与周长工具，但过于简单、单一，对复杂的、不规则的图形进行面积、周长的查询显得非常困难，计算图形的重心就更加复杂麻烦。
在luck18网址机械版中，只需要使用机械菜单下【辅助工具】里面的【计算面积】与【点取面积】两个功能，即可快速得到上图所需求的准确数据。
一、计算零件面积、周长快速计算

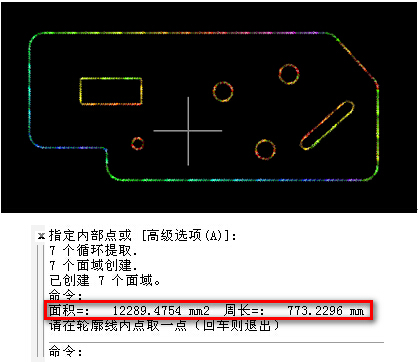

使用AA 或ZWMAREA 命令，启动luck18网址机械版的“计算面积、周长和质量”命令，按照命令行提示“请在轮廓线内点取一点”，软件自动用彩虹线标示出图形的外轮廓与内轮廓，并在命令行中给出该图形的面积与周长，如下图所示：
图/luck18网址机械版快速计算图形面积
根据命令行的提示，按一下“回车”键，完成对当前图形的面积计算，显示出“计算面积、周长和质量”对话框。在这里输入该零件的密度与厚度，即可直接计算出来零件的质量。
图/luck18网址机械版自动计算功能
若选择零件区域比较复杂，则可通过对话框中【加上】或【减去】按钮控制所选区域，面积、周长、质量即时显示在对话框中。
通过【标总长】功能（快捷键命令是：“BZC”）可快速标出直线、圆弧、多段线、样条曲线、云线等对象的总长度。执行该命令后，框选该零件所有轮廓，就可标出该零件所有轮廓的总长。如下图所示：
图/luck18网址机械版快速计算图形轮廓总长
二、一个命令快速标出重点位置
使用传统的公式计算法求出不规则零件的重心位置非常麻烦，耗时很多。luck18网址机械版只需一个命令就可快速标出不规则零件的重心：

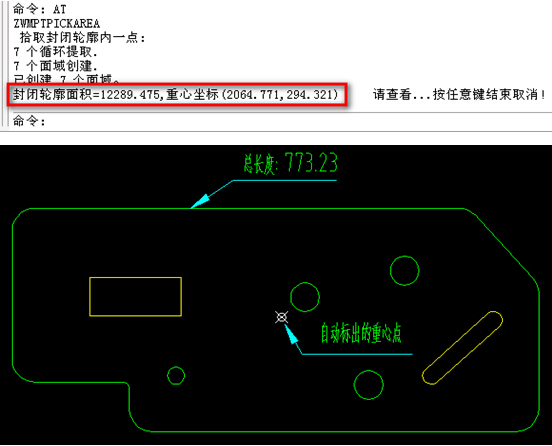

使用AT或ZWMPTPICKAREA命令，启动“点取面积”命令，根据命令行提示，拾取封闭轮廓内一点，即可快速算出该轮廓的面积与重心坐标，并且用一个点在图纸标出重心位置，如下图所示：
图/luck18网址机械版智能标出重点位置
