CAD怎么画马路边的小花池

有时候，我们在马路边会看到一些花池，应该如何利用CAD画出花池的平面图呢， 今天小编为大家带来画马路边小花池的教程，感兴趣的朋友可以继续往下看。

1.打开xelegaCAD软件，进入到CAD的操作界面，如图所示：

2.在该界面的左侧找到直线工具，如图所示：

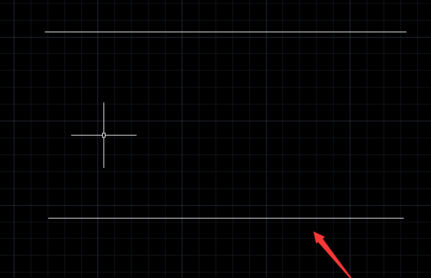

3.使用直线工具在绘图区里绘制两条平行的直线，作为花池的两条边，如图所示：

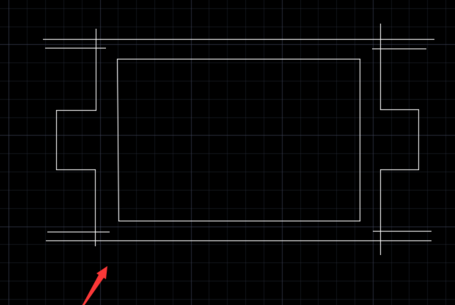

4.在使用直线工具画出花池的内部结构，如图所示：

5.再在右侧找到修剪命令，如图所示：

6.选择修剪命令，将多余的线删除，然后在左侧找到圆弧工具

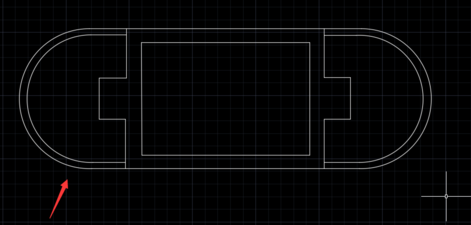

7.使用圆弧工具在花池的两侧分别画出圆弧，如图所示：

8.再在标注菜单里找到线性标注选项

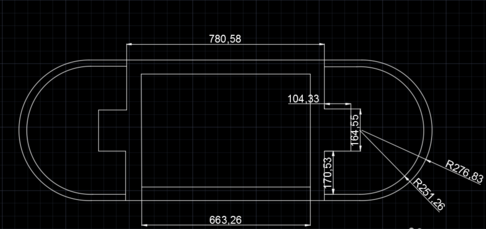

9.使用线性标注对直线部分进行标注，然后再在标注菜单里找到半径标注，使用半径标注对圆弧进行标注，这样我们的马路花池就画好了，如图所示：
