CAD如何等分线段

在CAD应用中，很多时候需要对一条线段进行等距或者等长分段，以方便在等分点上绘制图形。如果仅仅是分成两段，还能利用捕捉中点的方法绘图，但如果分成多段的话，应该怎么绘制图形呢？请阅读下文。

一、等距分段：

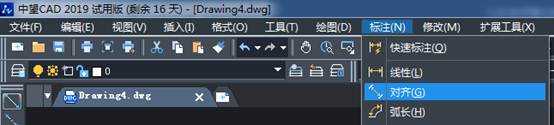

1.点击标注，对齐：

2.右击下方状态栏上的 对象捕捉，然后点击设置

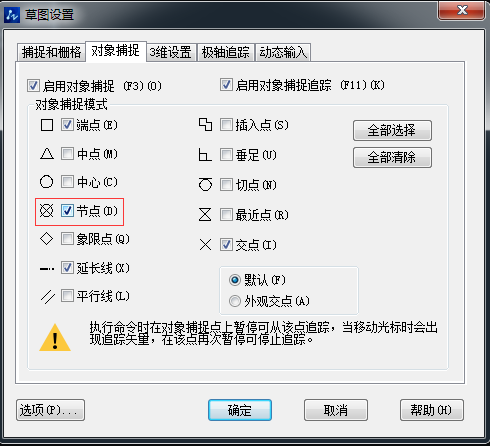

3.如下图所示，勾选相应的参数，然后点击确定 ：

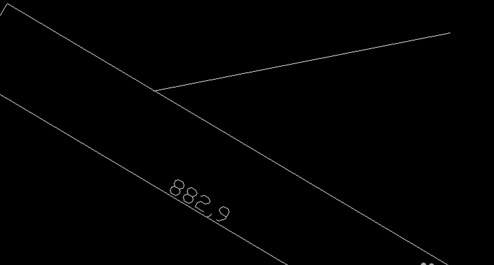

4.点击线段的两个端点，然后向一侧拖拽，再点击，即可显示出当前线段的长度

5.直接输入命令 me后，按回车，或者点击空格，即可执行等距分段功能。

6.选择要分段的线段后，按键盘上的Ctrl+回车，即可确认选择。

7.输入要分段的距离，如300，按回车或者空格确认输入。

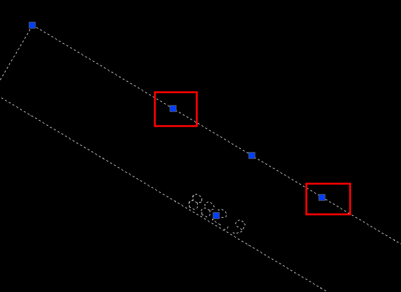

8.选取整个线段，即可发现在线段所在的位置，出现另外的两个点。这两个点，即是当前线段的等距分点：

二、等长分段：

1.要对线段等长分段的话，直接输入命令 div，或者点击 绘图，点，定数分段：

2.选择要分段的线段，并按键盘上的 Ctrl+回车确认选择。

3.输入要分段的数，如3，按回车或者空格确认输入。

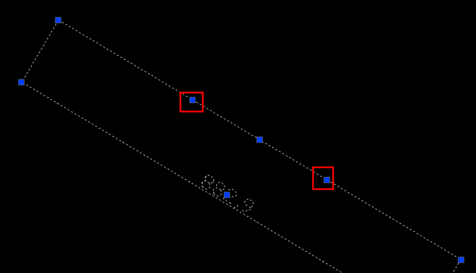

4.选择整个线段，即可发现在线段所在的线条上，多出两个点，即当前线段的3等分端点：

三、查找分段点：

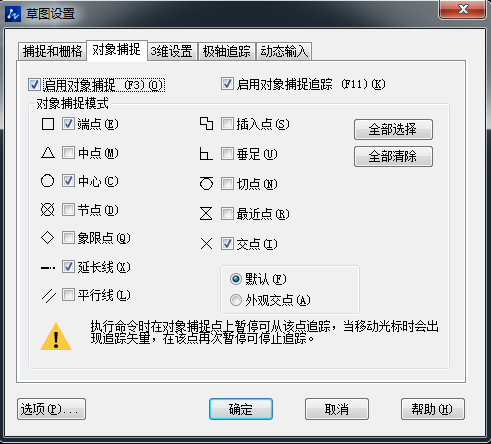

1.要查找分段点，先选择一个绘图工具，如直线，然后右击 对象捕捉，然后选择 设置。如下设置之后，点击 确定 ：

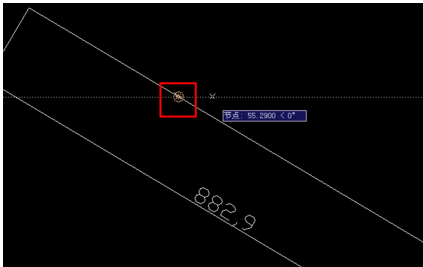

2.鼠标指针靠近分端点的时候，会在分段点上出现交叉的黄色图标提示。继续靠近该端点，当该端点被黄色的圆圈包围的时候，则表示此时点击左键，即可选择当前端点作为起始点：

3.如下图所示，在该端点绘制一条线段：

注意：如果要删除分段点，需要将线段换到另一个图层，然后隐藏该图层，再选择删除端点即可。欢迎关注下方luck18网址公众号，更多资讯等你来！
