最全的CAD选择方式讲解

很多人说，在CAD中，用得最多的是修改命令而非绘图命令。

仔细一想，还真有一定的道理，而用到修改命令，必须要进行选择对象。

选择谁不会啊，鼠标完成就好了。

话虽如此，你对CAD中的选择方式和用法全都了解吗？

今天分享网友总结的号称最全的CAD选择方式讲解，你觉得呢？

1、点选-复选-减选

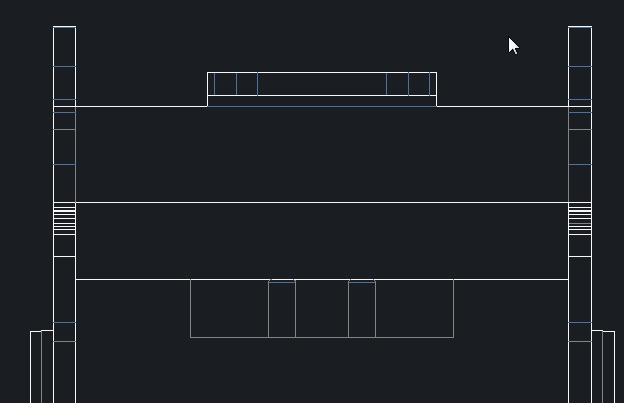

最常见的一种选择方式，鼠标左键点一下选中对象，在此基础上，继续点中其他对象，会连续选中，这就是复选。

那又在此基础上，重复点中已选中的对象是否会取消选择呢？

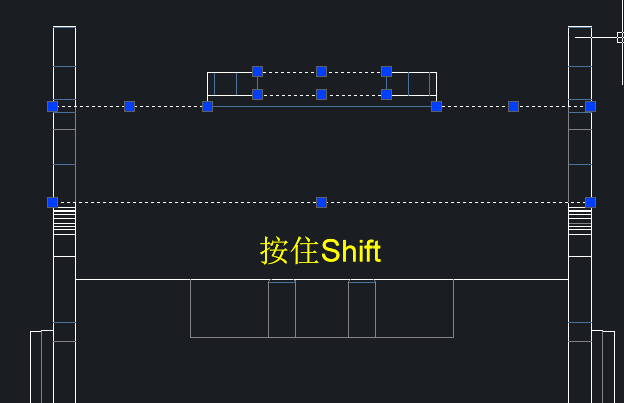

并不是，需要按住Shift来进行上述操作才可实现。

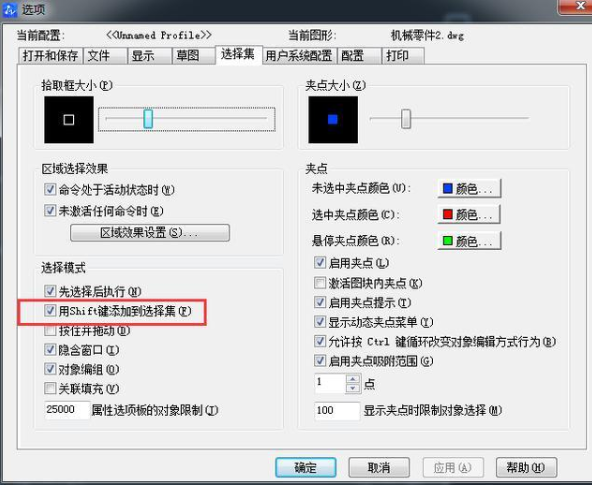

如果你不想复选，可以OP命令，在选择集下勾选【用Shift键添加到选择集】，这样的话，你没办法不按任何键复选，需要同时按住Shift才能。

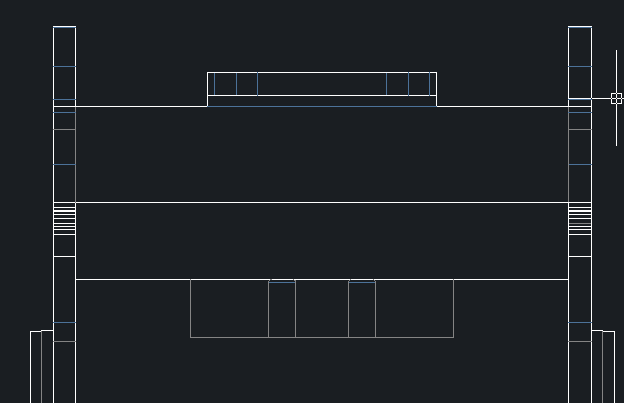

2、框选-从右往左-从左往右

利用鼠标拖动的轨迹接触进行选择。

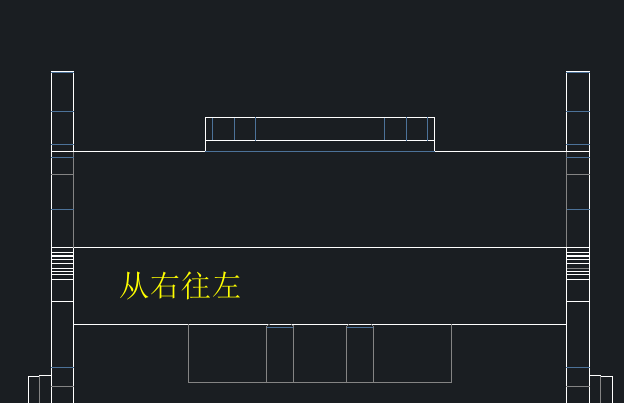

如果从右往左，那叫闭合框选，对象必须要完整框进去才能选中；

如果从左往右，那叫交叉框选，对象即使被部分触及都能被选中。

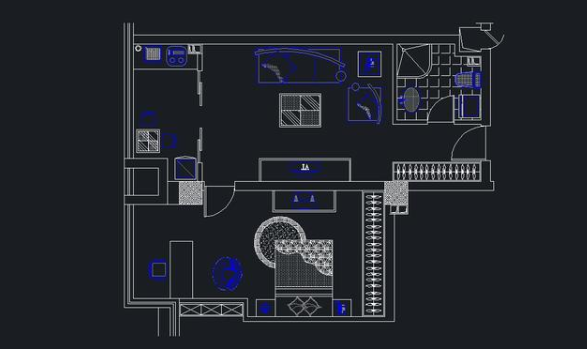

如下图

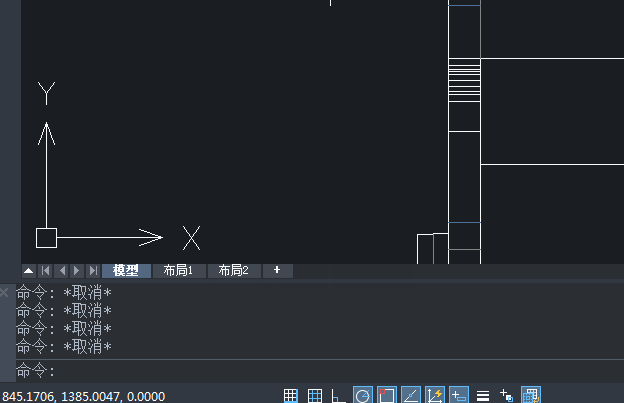

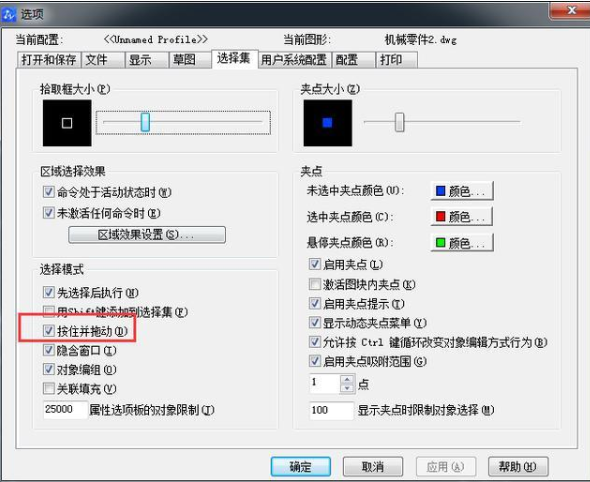

这个框选的矩形其实可以多变的，就算你松开鼠标左键，但如果勾选了这里，那只能按住鼠标左键了，具体的效果大家一试便知。

3、其他

Ctrl+a是全选，基本上在其他软件都适用。

还有吗？

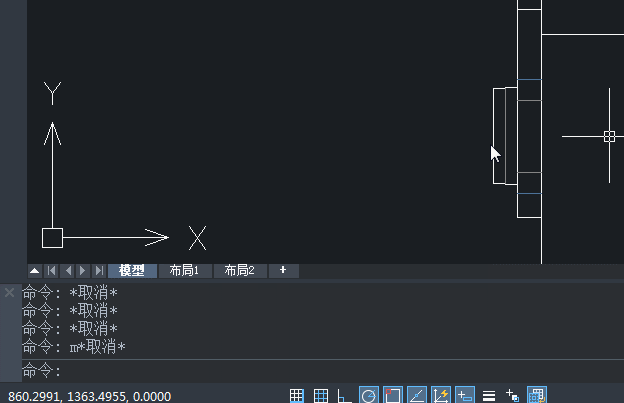

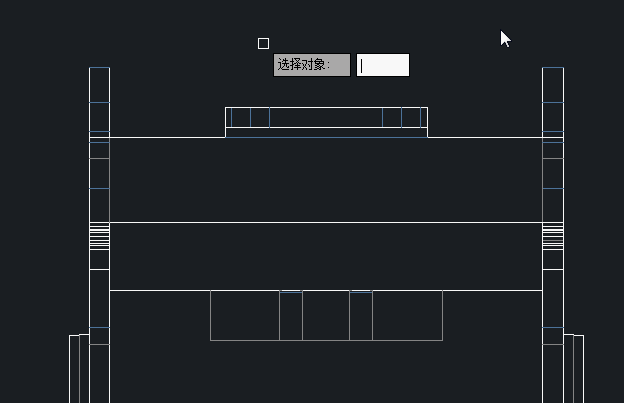

当然，在输入随便一个修改命令后，直接输入“？”，你会打开一个“船新”的世界。

下面来一个个说说

【窗口W】也就是框选

【最后L】这个没什么好说的，就是最后选择的对象

【相交C】也算是框选，但会直接执行交叉框选

【框B】测试之后和窗口W差不多，大家知道有什么分别吗？

【全部ALL】全选

【圈围WP】另类的框选，只是框可以不是矩形，而是自定义的多边形。

【圈交CP】和圈围差不多，前者全部围起来选中，后者触之选中。

【组G】如果你设置了组，可以利用这个方式选中，尤其是“万绿丛中一点红”的状态下，容易选择。

最后说一下【围栏F】，自由设置一条路径（可以是多段线），路径经过的对象皆可选中。

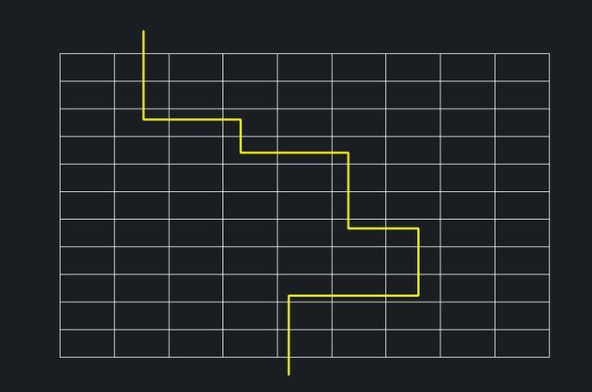

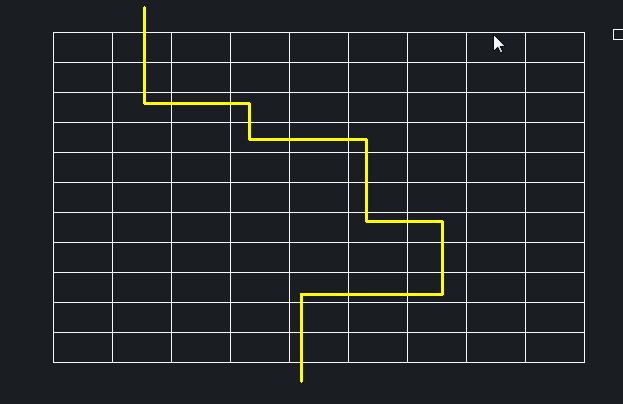

如下图，需要沿黄色路径打通通道。

围栏F就很好用

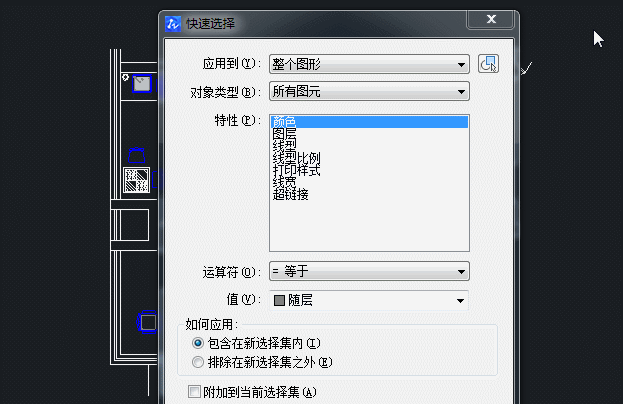

4、快速选择QSE

命令执行后弹出菜单，可以按照自己选择的项进行快速选择，例如按照图层，所以，如果你规范作图的话，条理应该是很清晰的，快速选择的功能可以让你快捷选中自己所需要的对象。

你还知道其他选择方式吗？
