CAD绘制折断线的教程
CAD怎样画折断线？CAD平面图中常常会用到折断线，想要绘制出现切断的线条，该怎么绘制呢？下面我们就来看看CAD折断线绘制的教程。
1、首先我们打开CAD软件。按下快捷键L，选择直线。然后在图纸界面画一条直线。

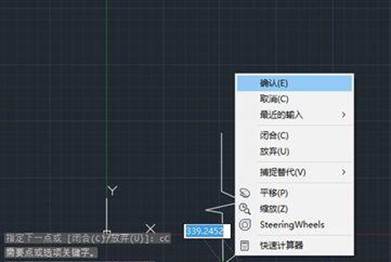

2、然后我们接着直线画出一条偏角的"Z"字母。再连续拉出一条直线。然后右键点击，选择确认。
3、这时我们可以看到”折断线“已经画好啦

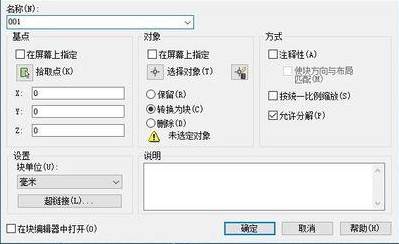

4、我们可以把他编辑成块就可以了。点击旁边的”插入“选项，然后我们选择创建块，然后我们填写定义块的属性。
5、定义完成后。用框选选取我们刚刚制作的“折断线”
6、当“定义块”的旁边出现我们刚刚的图片时就说明我们定义成功了。直接点击“确定”就可以了。

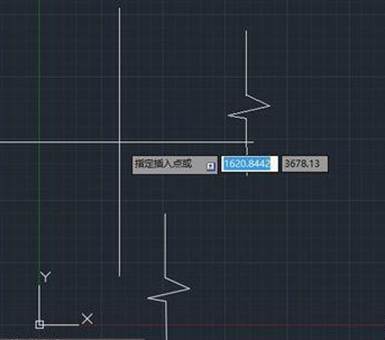

7、我们就可以直接按下“块”的名称，就可以调出“折断线”了。
以上就是CAD画折断线的教程，希望大家喜欢！
