CAD怎么绘制两个圆的相切圆？已知CAD中有两个圆，想求出这两个圆的相切圆，该怎么绘制呢？今天小编向大家介绍两个圆的相切圆的方法，适合新手学习，下面是详细的教程参考。
1、首先打开CAD软件，先画好两个圆，之后在命令行键入c命令，之后点击回车

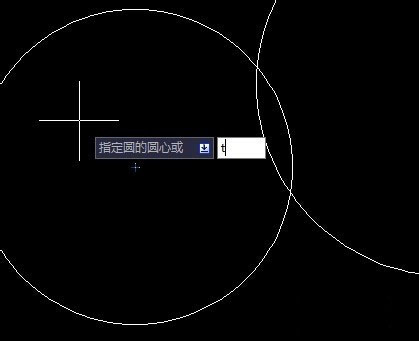

2、此时会提示指定圆心或坐标，此时键入另一个命令t(相切），之后点击回车
3、此时你要指定与圆的切点，当然你也可以输入你要相切点的坐标，但小编建议初学者只要指定与圆的切点即可
4、当你的十字光标移到圆的周围时，十字光标会自动捕捉到圆的边线，在两个圆上分别鼠标左键点击一下
5、指定圆的半径，注意半径不要太大或太小。当特别大时相切圆的半径就特别大，看到结果像是一条直线与其相切。同时太小的话，那个相切圆不容易看清楚
6、输入圆半径后，点击回车，之后我们会发现我们的相切圆已经画好了
以上就是CAD怎么绘制两个圆的相切圆方法介绍，希望能对大家有所帮助！
