CAD怎么画一条曲线弹簧
CAD制图中常常会绘制弹簧，该怎么操作呢？绘制一个弹簧首先要绘制曲线，下面小编给大家介绍CAD绘制一条曲线弹簧的教程。
1、打开CAD软件，设置隐藏图层为当前图层，任画一路径，如图所示。
2、接着画一圈弹簧，如图所示。
3、旋转弹簧：以Y轴为转轴捕捉圆心点为转点或起点转动弹簧-90°。
4、制作弹簧块，取名为TH，基点为捕捉前面用过得圆心。

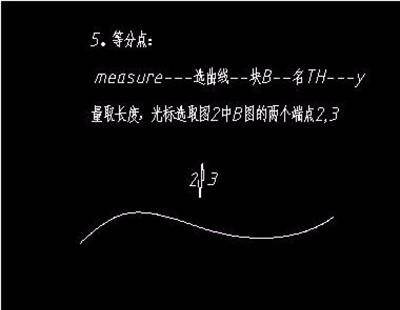

5、等分点；
6、结果如图所示

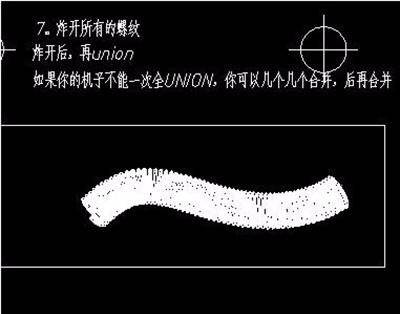

7、炸开并合并：炸开所有的螺纹，炸开后，再合并。

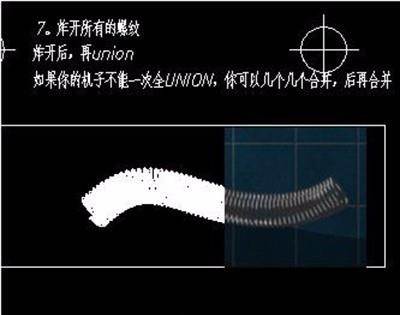

8、渲染效果如图所示。
这样CAD就绘制好一条曲线弹簧啦，很简单，小伙伴们可以动手尝试一下哦！
