CAD中设置多重引线标注样式的方法
在CAD中，一般的标注样式都是在【格式】——【标注样式】中设置，而多重引线标注样式需要在【多重引线样式管理器】中设置，接下来就给大家介绍一下怎样设置多重引线。

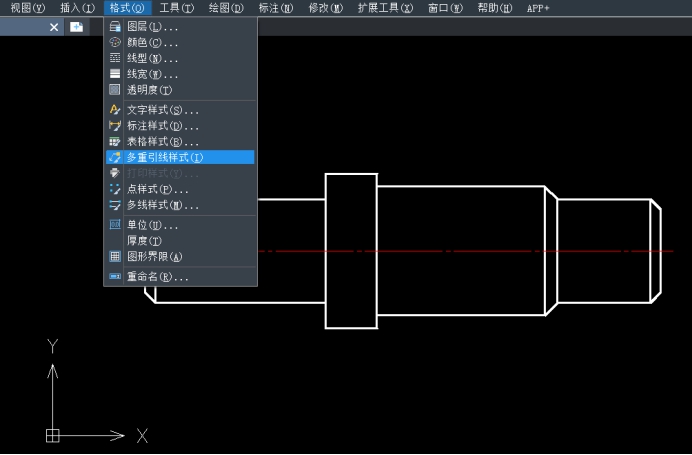

1. 打开CAD软件，依次点击CAD编辑器上方的【格式】——【多重引线样式】，或者是在命令行输入MLEADERSTYLE并按回车键确认。

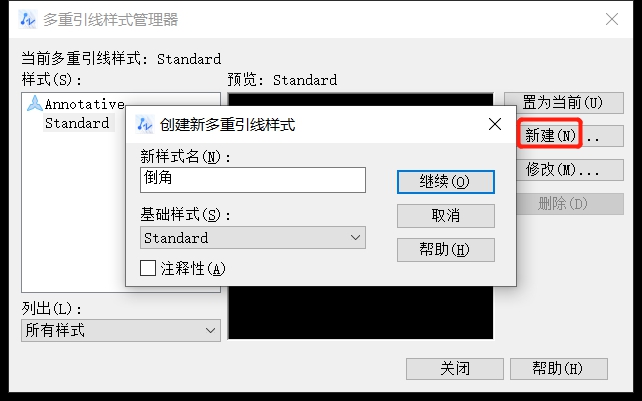

2. 进行上面的操作后，会弹出【多重引线样式管理器】对话框，单击【新建】按钮，将这个新样式的名称设置为“倒角”，接着点击【继续】，会弹出【修改多重引线样式：倒角】对话框。

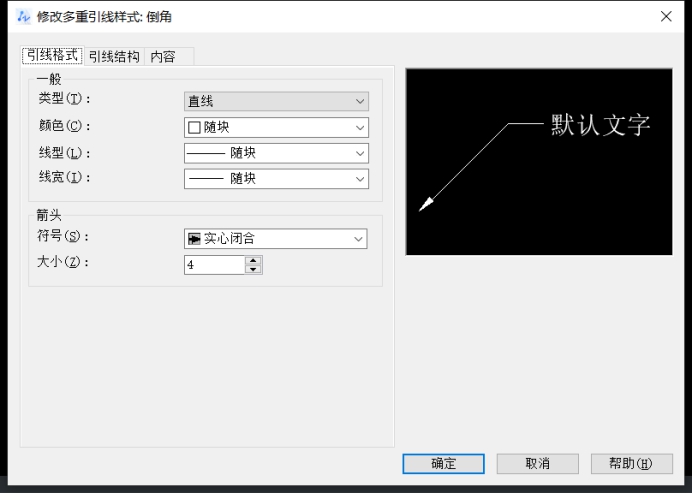

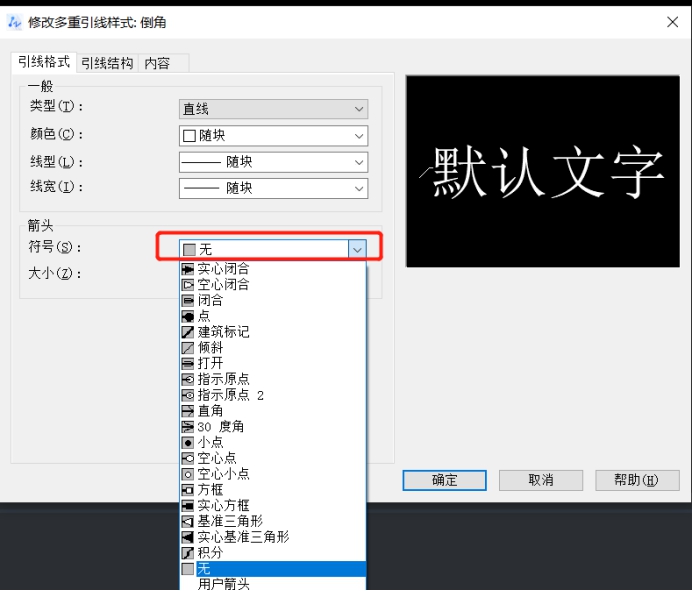

3. 在【修改多重引线样式：倒角】对话框中，打开的是【引线格式】选项卡，由于倒角引线标注不需要箭头，因此在【箭头】选项组中的【符号】下拉列表中选择【无】，如下图所示。

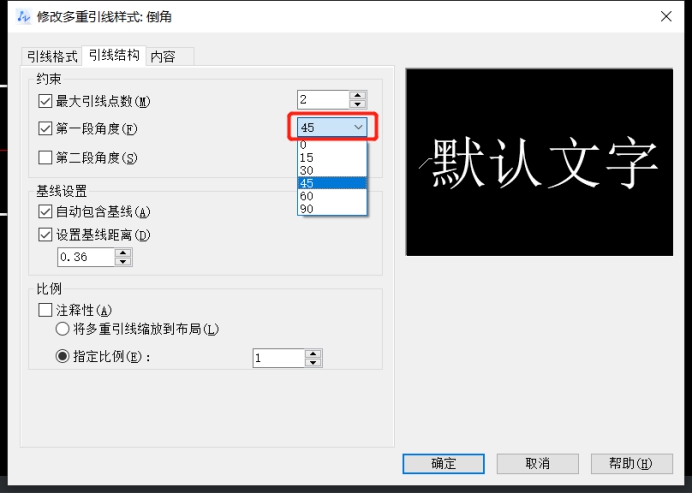

4. 选择【引线结构】选项卡，勾选【第一段角度】并设置为45，这样不必设置极轴也可以自动将第一段引线设置为45°角。

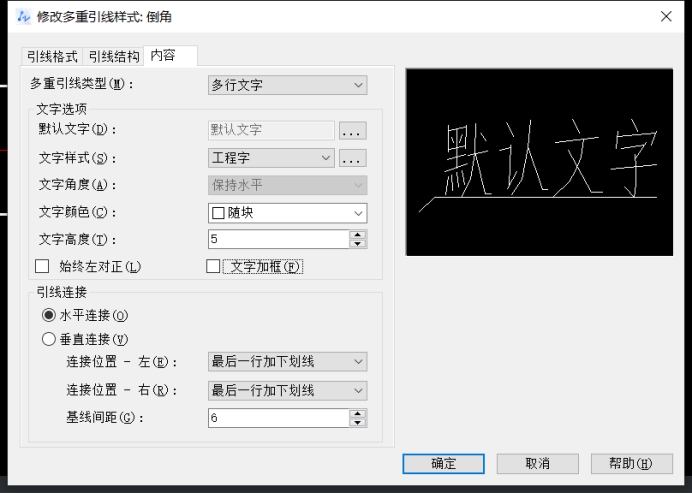

5. 选择【内容】选项卡，将【文字样式】选择为【工程字】，【文字高度】设置为5，将【引线连接】选项组中的【连接位置-左】和【连接位置-右】都设置为【最后一行加下划线】，【基线间距】设置为6，点击【确定】按钮，回到【多重引线样式管理器】对话框，点击【关闭】按钮，设置就完成了。
以上就是在CAD中设置多重引线标注样式的方法，以上的设置数值仅供参考，大家可以根据自己的绘图要求来设置。
