CAD在两个对象之间倒圆角
在使用CAD制图时，经常可以在设计的特征上看到圆角图形。使用FILLET命令可以快速地用一个平滑且有半径的圆弧连接两个对象，通常在一个边界的角落上使用它；在角落内部的被称为圆角，而在角落外部的被称为外圆角。我们可以对直线、圆弧、圆、椭圆、多段线、构造线、样条曲线和射线进行圆角操作，接下来就让我们一起来学习一下这个倒圆角命令吧！

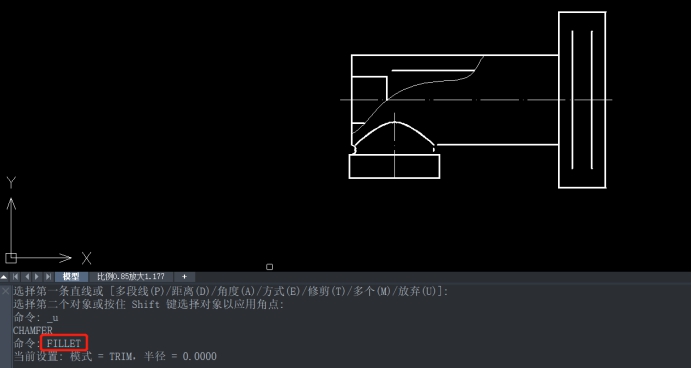

1. 打开CAD软件，在命令行输入FILLET并按回车确认。

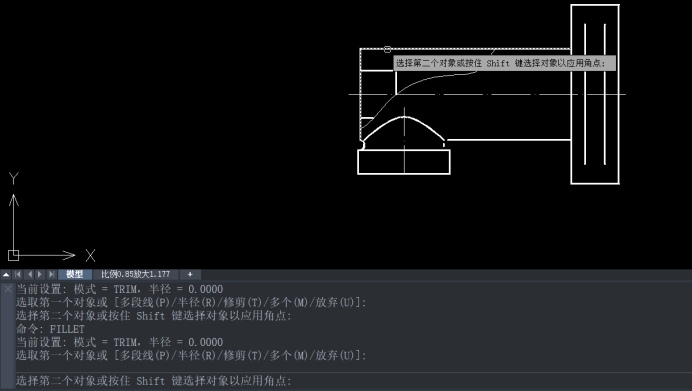

2. 根据命令行提示，选择第一个对象，然后选择第二个对象或按住Shift键选择对象以应用角点，如下图所示。，如果按下“Shift”键选择，则可以产生半径为0的圆角。
以上就是在CAD中在两个对象之间倒角的命令步骤，要注意的是，当我们在平行的线、构造线和射线上使用圆角时，新建的圆角将不使用当前的圆角半径，而是新建一个半圆相切于平行对象上，且会在两个对象的共同平面上。
