当我们在CAD中绘制圆形或者圆弧时，同时要求我们绘制中心线。有很多人会在这时候采用一个老方法去解决。那就是通过捕捉圆心或者象限点的方法绘制中心线，这个办法当然是可行的，但是如果采用这个办法呢，效率太低了。我们这次来说说如何高效的画出圆的中心线，

用圆形的标记命令绘制我们的圆的中心线

1.?我们在命令行中输入【DIMCEN】系统变量命令，回车之后，我们设置圆心标记功能的参数，我们可以设置成-2。我们需要注意的是这个参数可以设置成正数、负数或者0。正数表示中心线的一半长度；0表示没有中心线；负数表示超出边界的长度，但是如果负数的值超过半径一半，那么其值也表示中心线一半长度。

2.我们执行【DCE】的圆心标记命令。

3.点击我们需要绘制中心线的圆或者是圆弧，中心线就可以绘制出来了。

4.空格一次，我们就可以绘制下一个圆的中心线了。

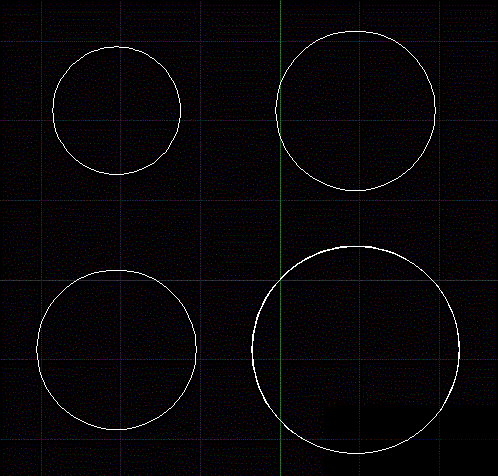

我们可以来看看下面的四个圆的例子。

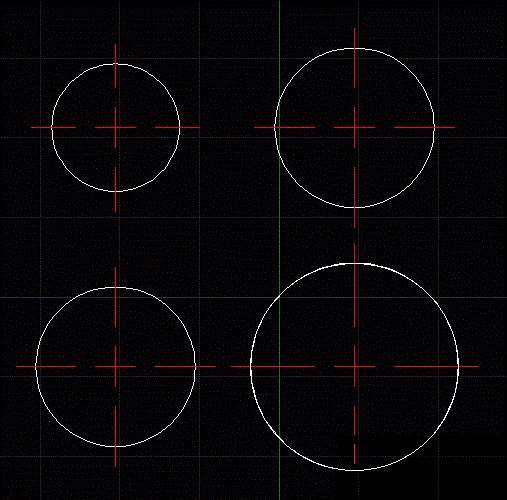

利用我们上面所说的圆心标记命令快速的画出我们中心线的效果图，参考下图。

以上，是我们提供的一种参考方式。
