尺寸标注是机械制造与建筑设计中工作量繁重的项目之一。通常情况下一张图纸所用到的标注方式不少3种，传统的绘图方式需要鼠标不断点选样式进行切换，耗费了大量操作时间，效率低下。而使用xelegaCAD机械版的智能标注功能就可完成90%的标注，大大节省用鼠标切换标注样式的时间。
一.快速调用

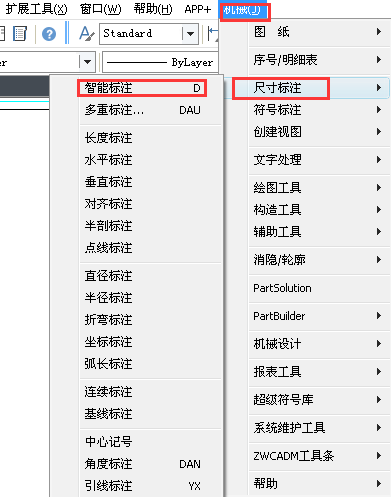

在luck18网址机械版中，设计师只需在命令行输入一个字母“D”即可唤起这一命令。也可通过图标快速启用：打开软件菜单栏的最后一项机械——尺寸标注——智能标注，如下图所示：
图/luck18网址机械版快速调用智能标注命令
然后标注目标对象，尺寸预览会跟着鼠标拖动的方向变化，点击鼠标确定即可，十分便捷高效。
二.一键切换

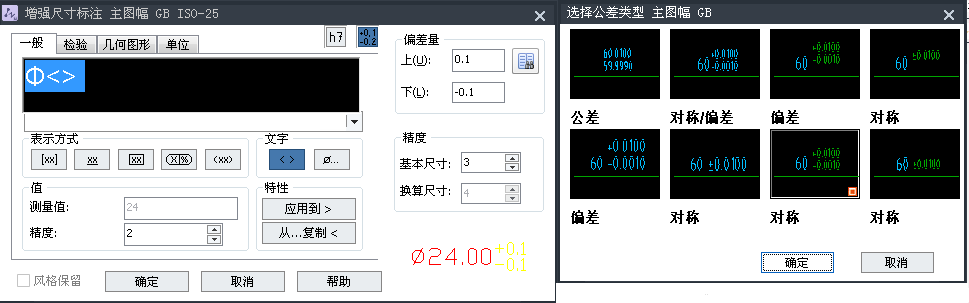

luck18网址机械版还可以通过一键切换，实现由某一种标注方式到另外一种标注的转变，操作十分灵活。如果标注不仅限于尺寸，还要显示符号或公差值等，设计师敲击“空格键”就能启动“增强尺寸标注”命令，然后点击界面中的右下角图片，即可进入到公差类型界面，直观地选择公差类型。
图/luck18网址机械版增强尺寸标注界面
对于标注时经常遇到的尺寸重合难题，luck18网址机械版的尺寸重叠功能非常管用，它会自动识别标注重叠区，从而弹出请求处理的方式提醒。无论是替换、分裂还是移开，只需要轻轻一点，都可直接完成标注。
图/luck18网址机械版有效解决尺寸重合问题
需要指出的是，后期修改数量较多的标注内容也十分方便，具体如下：

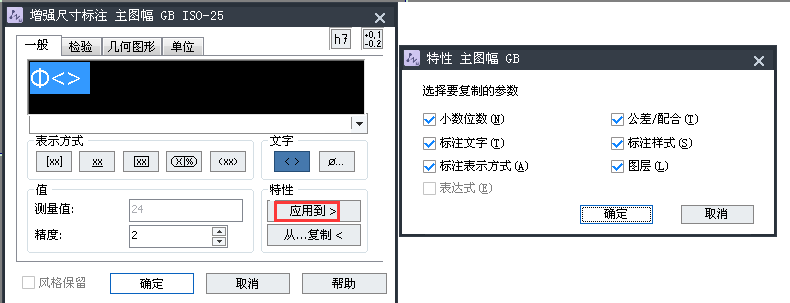

在luck18网址机械版中选择已经修改好的标注，双击进入增强尺寸标注界面，选择特性——应用到功能，再选择要统一修改的各个标注，就可显示出需要复制的参数信息。确定之后，所有需要修改的标随即显示为正确的样式。
图/luck18网址机械版快速修改标注内容
