CAD地形图纸打开后不显示高程点怎么办?

经常用CAD软件绘图的朋友都知道，很多时候作图必须有一个参照文件，那就是地形图文件，一般地形图文件中会显示很多地貌信息，比如现状的房子、树木、高程点等，但有时候高程点（前提是原文件有高程点）不能在CAD软件中显示出来，大家如果遇到这种情况的时候，会怎样去解决呢？下面是详细的解决步骤。

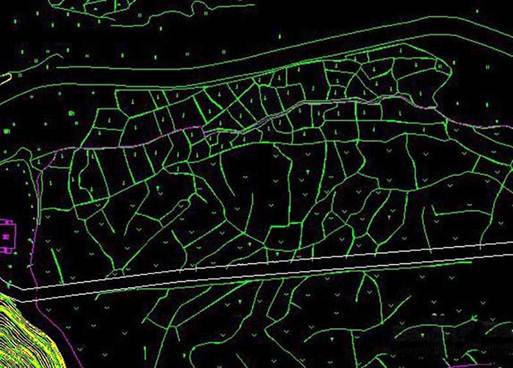

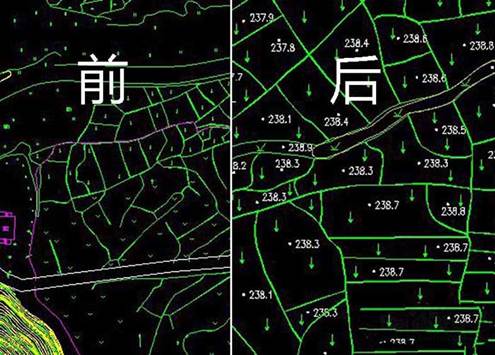

如图，显示前后对比截图。

一、问题描述与分析，问题出现在哪里？

1、情况是这样的，前一段从合作方手里面接受到一个CAD地形图文件，当天打开的时候文件中是显示有高程点的，今天再次打开的时候，CAD地形文件中的高程点不显示了。问题分析，后来回想可能出现问题的环节，思来想去，感觉出现问题的只有一个地方，就是CAD文件打开的时候，文件总是提示选择打开文字类型。

二、解决问题，应该怎么办呢？

1、首先，点击电脑桌面的luck18网址软件快捷图标，打开luck18网址软件，然后用软件打开CAD地形文件，如图所示

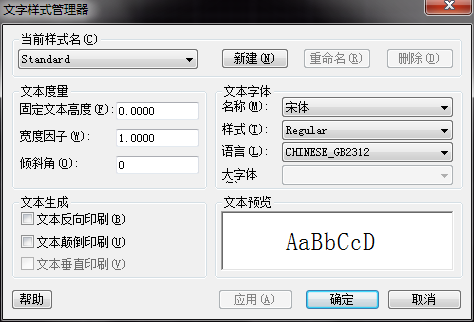

2、待CAD地形文件打开之后，在luck18网址软件菜单栏找到“注释”设置菜单，然后在该菜单下找到“文字”，并点击文字菜单栏右下角的三角形，弹出一个“文字样式管理器”的对话框，如图所示：

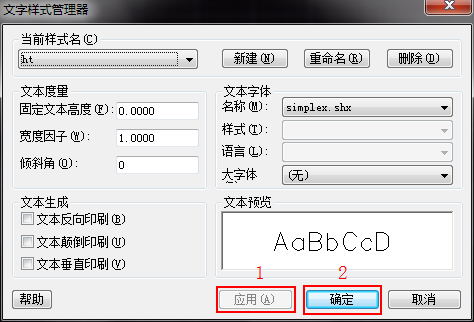

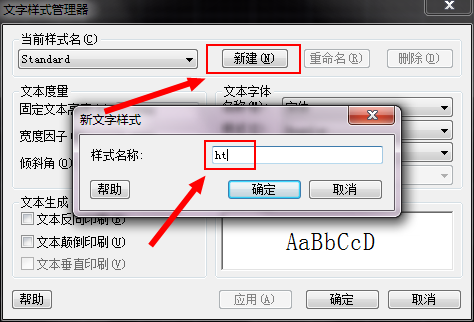

3、打开“文字样式管理器”设置选项卡之后，新建样式为"hz"，字体为“simplex.shx”，之后点击应用该设置并确定，如图所示：

4、保存完上面的相关设置，重新到CAD地形文件页面，查看地形图高程点是否出现了。

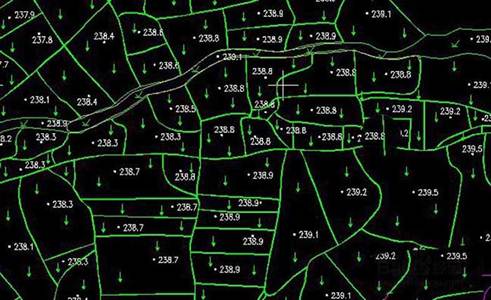

如图所示：

哈哈，只需简单几步，高程点就失而复得了。
