CAD绘图的80个实用制图技巧（四）
这篇文章旨在为大家解决下面几个问题，包括：剖面线和尺寸标注线不是连续线型，减少文件大小，将自动保存的图形复原这三个问题。希望对大家来说有一定的参考价值，当然这些也是值得学习的技巧。
【剖面线和尺寸标注线不是连续线型是什么原因】
CAD绘制的尺寸标注和剖面线都具有线型属性。问题的原因在于：如果绘图的线型不是连续线型的话，那么绘制的尺寸标注和剖面线也不会是连续线。
【减小文件大小的方法】
在绘制完图形后，调用清理命令来清理掉多余的数据，这些多余数据包括无用的块、不含实体的图层、未用的线型和字体以及尺寸样式等，这样就能够帮助我们减少文件大小。如果需要彻底清理需要重复上述命令二到三次。“-purge”，在命令前面加上减号，会清理得更加彻底。

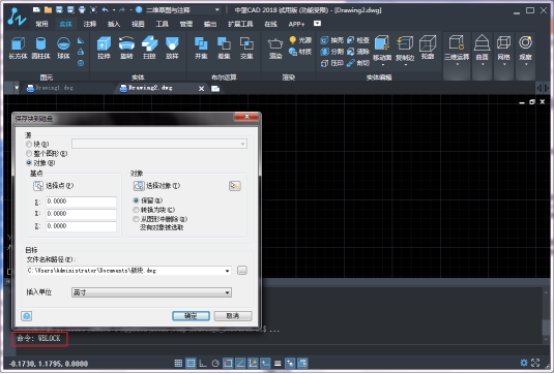

第二个方法是用WBLOCK命令。 将想要传送的图形用块的方式产生一个新的图形文件，而把新生成的图形文件作为传送或存档用。这个方法比上述方法更加有效，减肥更加彻底。
【复原自动保存的图形的方法】
luck18网址会将自动保存的图形存放到ZWCAD.SV$或ZWCAD?.SV$文件中，先在文件夹中找到该文件，然后将其改名为图形文件，即可在CAD中打开。 一般该文件是存放在WINDOWS的临时目录，如C:\WINDOWS\TEMP。
推荐阅读：CAD中输入x轴和y轴坐标的操作方法
推荐阅读：机械CAD
