CAD绘图的80个实用制图技巧（五）
我们继续介绍CAD绘图技巧。这篇文章我们来介绍下面几个问题：输入的汉字无法显示的原因、无法改变文字高度的原因、能显示的图形无法打印的原因、dwg文件被破坏的处理方法。
【输入的汉字变成问号或者不能显示文字的原因】
可能有以下几种原因：一是在对应的字型上没有使用汉字的字体，比如SHX。二是目前系统中不存在汉字字体文件，针对这一点，可以将要用到的字形文件复制到luck18网址的字体目录里。第三种原因在于，某些符号，比如希腊字母，一样地，也必须用到对应的字体文件，不然的话就会显示成问号。
【文字高度无法更改的原因】
当我们用到的字型的高度不等于0时，调出DTEXT命令书写文本时都不会提示我们输入高度值，这样的话，我们写的文本的高度是没有变的，包括运用这一字型所做的尺寸标注。
【图形能显示却不能打印出来的原因】
一般来说，你的图形是绘制在luck18网址自己产生的图层(比如DEFPOINTS、ASHADE等)上的话，这种能显示不能打印的问题就会出现。所以说应该避免将图形绘制在这些图层之上。
【DWG文件被破坏的处理】

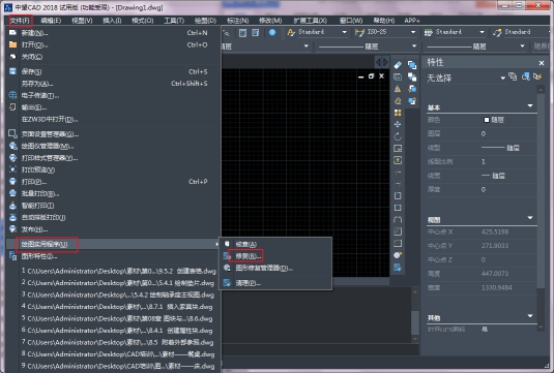

这里有一个成功率为50%的方法。在顶部菜单中选择【文件】——【绘图实用程序】——【修复】，点击后选择要修复的文件即可。
有的时候也可以调用recover命令，但这只在你设置自动保存的情况下才有效。举个例子，停电后在电脑有UPS的情况下，如果还有工作要做，建议先备份后工作。如果设置了自动保存，在这种情况下也是很危险的，因为会导致文件保存到一半，还没保存完就断电了，这就难以修复了。
