CAD机械制图形位公差标注技巧
一幅机械CAD图纸中如果没有任何标注，那么可以说这幅图纸是不完整的，因此也不会给看图纸的人一目了然的清晰感，而适当合理的标注可以传达出更精确的信息或数据。图纸中的标注包含尺寸标注、公差标注、各种符号标注等，如果用非专业的CAD设计软件来完成这些标注的话，将是一件非常麻烦的事情，而且会大大延长整个产品的设计周期。luck18网址的形位公差标注功能汇集了各种标注，快速生成标注符号，满足设计的需求。

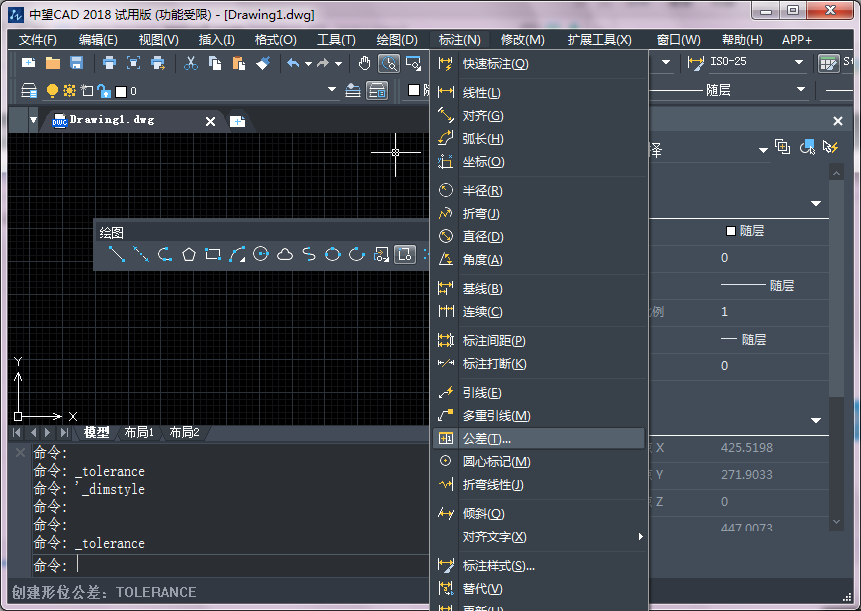

启动形位公差，可以按照这两种方法：一是在命令行输入TOLERANCE并按回车键确认；二是在顶部菜单栏中选择【标注】|【公差】。如下图所示。

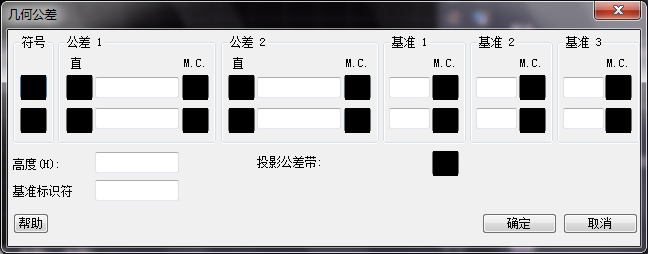

执行形位公差命令后，系统会自动弹出一个对话框，可以对公差标注的各项参数进行设置。
对于公差代号的选择，以及各种等级基准的设置，我们以一个圆为例，选择圆度做为它的公差代号，给它添加一个公差等级一，基本尺寸100，公差说明设置为两个，解释说明中为圆度；当然还可以给它添加其它的公差代号，例如新建一个直线度，最后选择其引出方式无法顺利引出线，当所有条件设置好后，在预览区中观察一下，在将其输出到软件中来。总之，使用luck18网址的形位公差功能可以极大的满足设计师的在标注上的需求，大大缩短设计周期。
