CAD快速查询图形信息的方法（一）

在CAD绘图的过程中，常常涉及到图形信息的查询，比如点的坐标、两点的距离、图形的面积与周长等。今天我们先来介绍点坐标的查询和两点距离的查询。

点坐标命令主要用于查询点的X轴向坐标值和y轴向坐标值，所查询出的坐标值为点的绝对坐标值。执行点坐标命令的方法是：

1.       使用命令简写ID并按enter键。

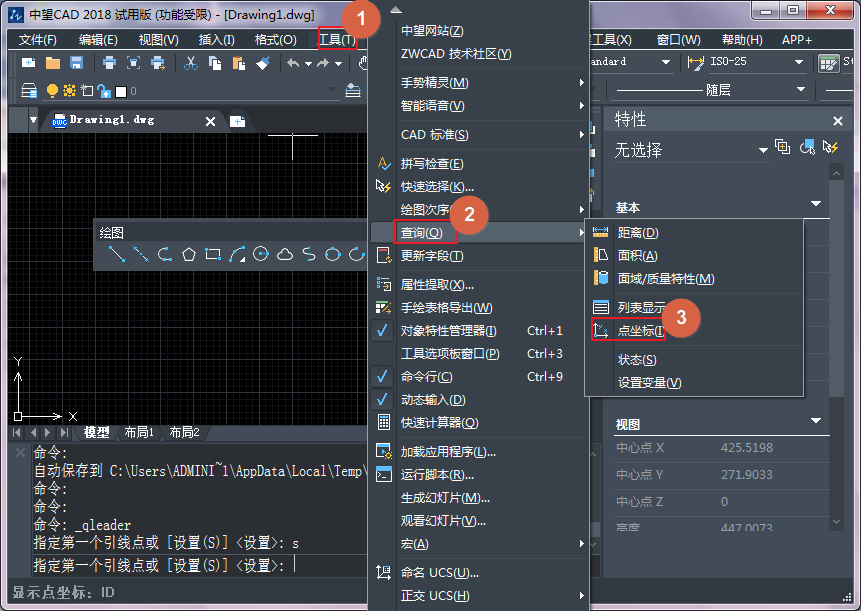

2.       执行【工具】|【查询】|【点坐标】命令，如下图所示。

使用距离命令，不但可以查询任意两点之间的距离，还可以查询两点的连线与x轴或xy平面的夹角等参数信息。执行距离命令主要有以下方式：

1.       在命令行输入DI并按enter键。

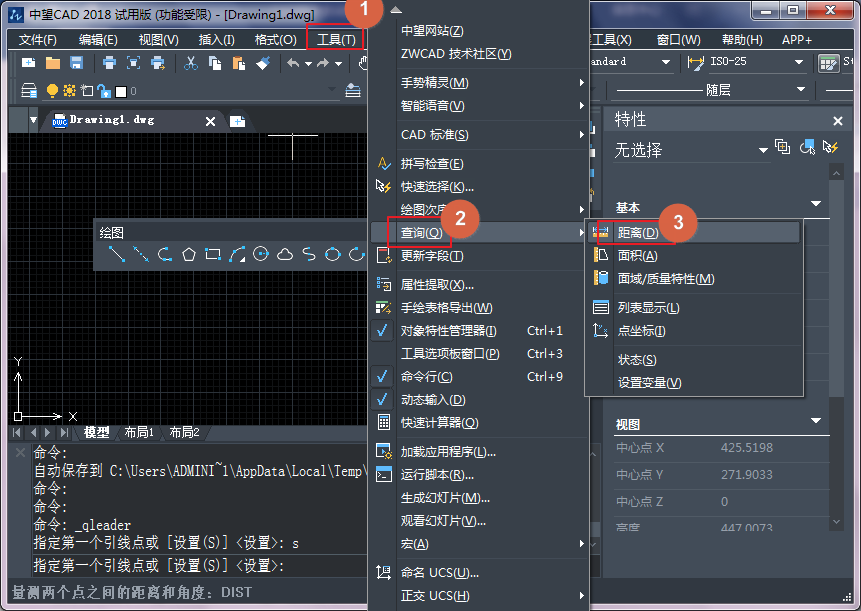

2.       执行【工具】|【查询】|【距离】命令。

下面通过一个实例来学习使用距离命令。

1.       新建一个空白文件。

2.       执行画线命令，配合极轴功能绘制长度为200、角度为30°的倾斜线段。

3.       执行【工具】|【查询】|【距离】命令，根据命令行的提示，查询倾斜线段的长度、角度等几何信息。

4.       在命令行提示下输入X并按enter键，结束命令。

在查询结果中，包括如下选项：

【距离】：表示所拾取的两点之间的实际长度。

【XY平面中的倾角】：表示所拾取的两点边线X轴正方向的夹角。

【与XY平面的夹角】：表示所拾取的两点边线与当前坐标系xy平面的夹角。

【X增量】：表示所拾取的两点在x轴方向上的坐标差。

【Y增量】：表示所拾取的两点在Y轴方向上的坐标差。
