CAD创建引线文字的方法（二）

上次介绍了CAD创建引线文字选项的【注释】这一选项卡，包括注释类型、多行文字选项、重复使用注释这三个选项组。今天这篇文章继续介绍其他选项卡，包括【引线和箭头】选项卡和【附着】选项卡。

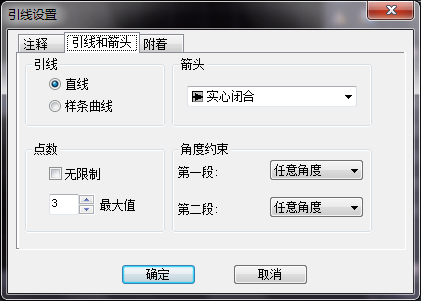

【引线和箭头】选项卡

【引线和箭头】选项卡主要用于设置引线的类型、点数、箭头以及引线段的角度约束等参数，各选项功能如下：

【直线】单选按钮：用于在指定的引线点之间创建直线段。

【样条曲线】单选按钮：用于在引线点之间创建样条曲线，即引线为样条曲线。

【箭头】下拉列表：用于设置引线箭头的形式。单击下拉按钮，在下拉列表中选择一种箭头形式，如下图所示。

【无限制】复选框：表示系统不限制引线点的数量，用户可以通过按回车键，手动结束引线点的设置过程。

【最大值】微调按钮：用于设置引线点数的最多数量。

【角度约束】选项组：用于设置第一条引线与第二条引线的角度约束。

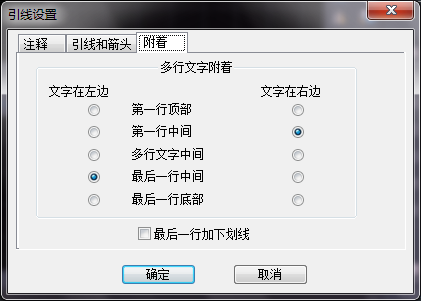

【附着】选项卡

【附着】选项卡主要用于设置引线和多行文字之间的附着位置，只有在注释选项内选择了多行文字单选按钮时，此选项卡才可用。在此对话框中的各选项功能如下：

【第一行顶部】：用于将引线放置在多行文字第一行的顶部。

【第一行中间】：用于将引线放置在多行文字第一行的中间。

【多行文字中间】：用于将引线放置在多行文字的中部。

【最后一行中间】：用于将引线放置在多行文字最后一行的中间。

【最后一行底部】：用于将引线放置在多行文字最后一行的底部。

【最后一行加下划线】：用于为最后一行文字添加下划线。
