CAD属性块的实时编辑

当为几何图形定义属性之后，并没有真正起到“属性”的作用，下面还需要将定义的文字属性和几何图形一起创建为“属性块”，然后在应用“属性块”时，才可以体现出属性的作用。当插入带有属性的图块后，可以使用【编辑属性】命令，对属性值以及属性的文字特性等内容进行修改。执行该命令的方法是在命令行输入Eattedit或执行【修改】|【对象】|【属性】|【单个】命令。

下面通过具体的例子来学习属性块的创建、应用以及属性块的快速编辑等操作。我们继续之前定义属性的操作。

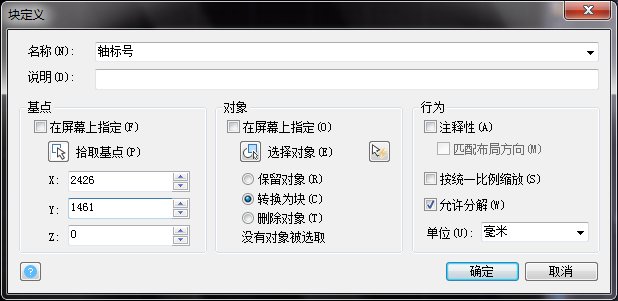

执行创建块命令，将轴标号及其属性一起创建为属性块，参数设置如下图所示。

单击确定，打开编辑属性对话框，在此对话框中即可定义正确的文字属性值。

在此设置属性值为C，单击【确定】按钮，结果创建了一个属性值为C的轴标号。

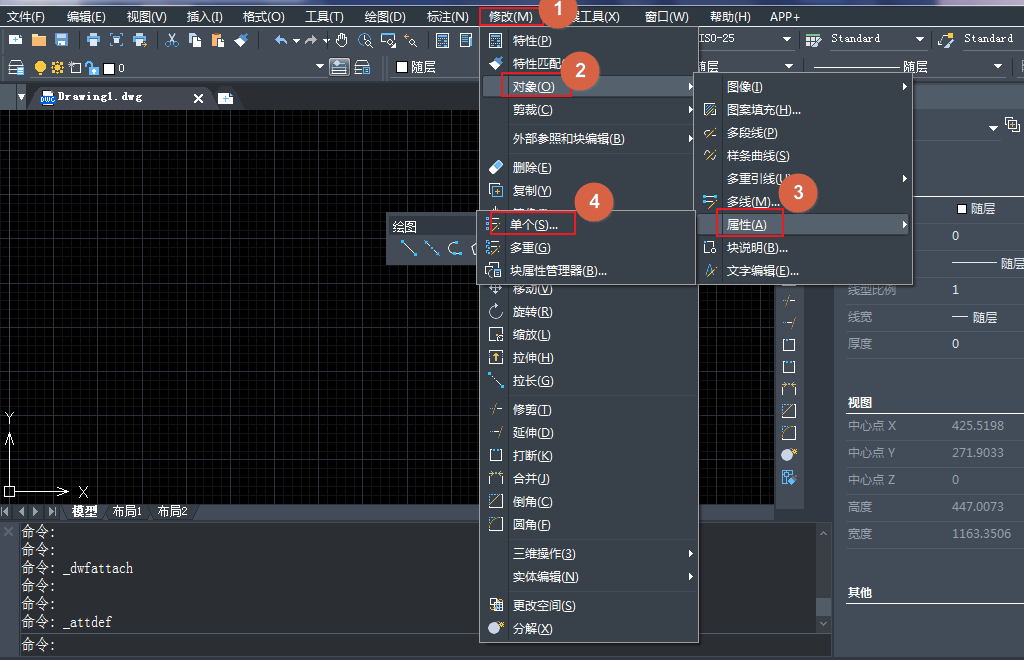

执行【修改】|【对象】|【属性】|【单个】命令，在命令行选择块的提示下，选择属性块，打开增强属性编辑器对话框。

在属性选项卡中的【值】列表内，修改属性值为2，结果属性值被更改。

切换到【文字选项】选项卡，然后修改属性的高度和宽度比例，，最后单击确定按钮关闭增强属性编辑器对话框。

属性选项卡用于显示当前图形文件中所有属性块的属性标记、提示和默认值，还可以修改属性块的属性值。另外，通过单击右上角的选择块按钮，可以对当前图形中的其他属性块进行修改。
