CAD绘制盘式零件的方法步骤

在学习了偏移图形对象和阵列图形对象之后，我们接下来可以通过一个实例，绘制多孔盘零件图，主要是对【直线】、【圆】、【阵列】和【拉长】等命令进行综合练习和巩固。具体操作步骤如下：

执行【文件】|【新建】命令，调用一个样板文件。

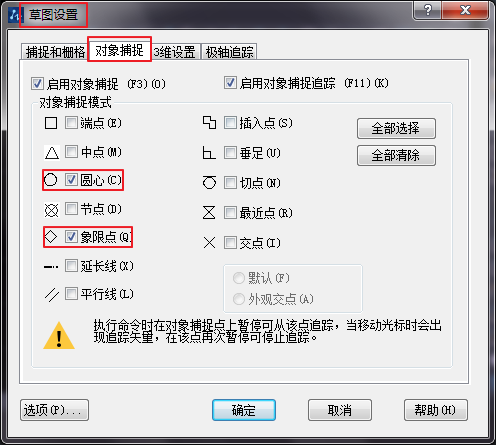

启用状态栏中的对象捕捉功能，并设置捕捉模式为圆心捕捉和象限点捕捉。

打开线宽的显示功能，然后使用命令简写LT激活【线型】命令，设置线型比例为4.

展开【图层控制】下拉列表，将轮廓线设置为当前图层。

单击绘图工具栏中的圆按钮，绘制直径分别为320、500和600的同心圆。

重复执行画圆命令，配合象限点捕捉功能，以中间圆的下象限点作为圆心，绘制直径为24的小圆。

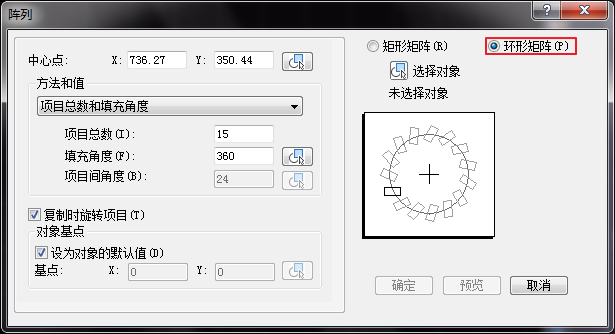

执行【修改】|【阵列】命令，以同心圆的圆心作为阵列中心点，设置阵列参数如下图所示，对小圆进行排列。

使用直线命令，配合象限点捕捉功能，在点划线图层中绘制两条直线段作为视图中心线。

使用命令简写LEN激活拉长命令，将两条中心线的两端拉长40.

在无命令执行的前提下，选择直径为500的圆形，使其夹点显示。

单击状态栏中的快捷特性按钮，在打开的窗口中更改圆形所在的图层，然后取消图形的夹点显示。

最后执行保存命令，将图形命名存储为“盘式零件实例.dwg”。
