CAD创建与应用图块之内部块

图块就是将多个图形对象集合起来，形成一个单独的组合对象。xelegaCAD将其作为单一对象加以处理，用户只需通过选取块内的任何一个对象，就可以对整个块进行移动、删除或复制等编辑。在平时绘图过程中，经常会遇到一些重复的图形集合和图例符号等，如果将这些常用的图形集合和图例符号创建为图块，那么在每次绘图时，只需要插入这些图块即可，而不必重复绘制这类对象，这样不仅可以很大程度地提高绘图速度、节省存储空间，而且还可以使绘制的图形更加标准化和规范化。

【内部块的创建】

创建块命令用于将单个或多个图形对象集合成一个整体图形单元，保存于当前图形文件内，以供当前文件重复使用，使用此命令创建的图块被称为内部块。执行创建块命令的方式主要有以下几种：

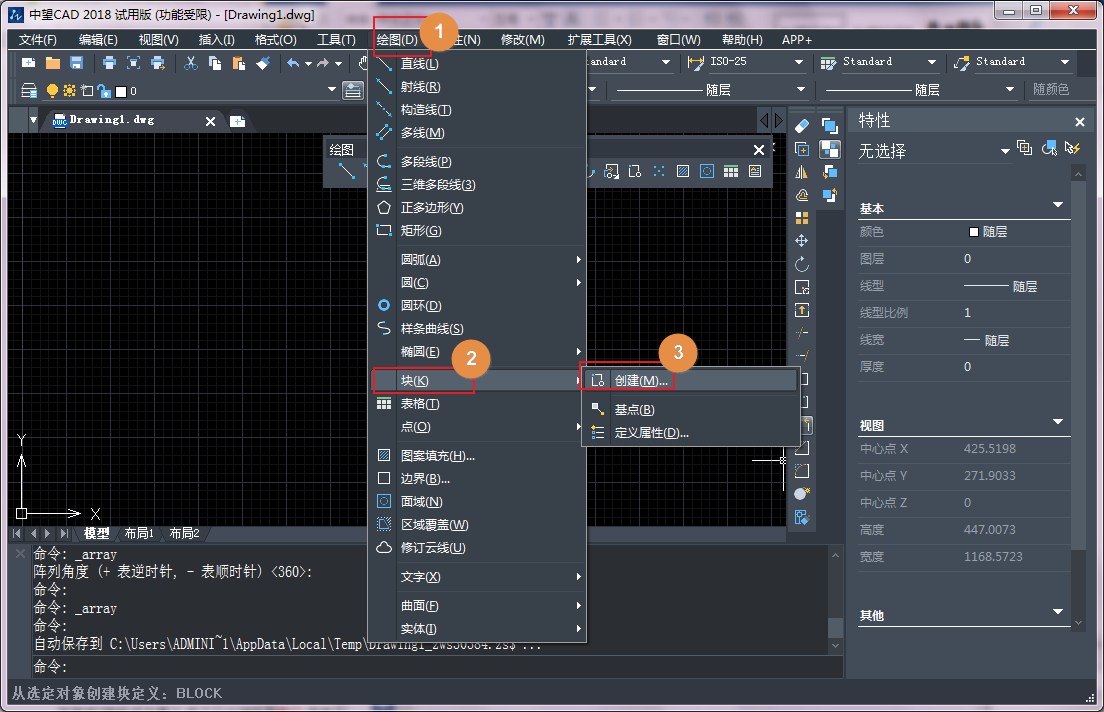

执行【绘图】|【块】|【创建】命令。

单击绘图工具栏中的块按钮。

在命令行中输入BLOCK或简写B并按回车键确认。

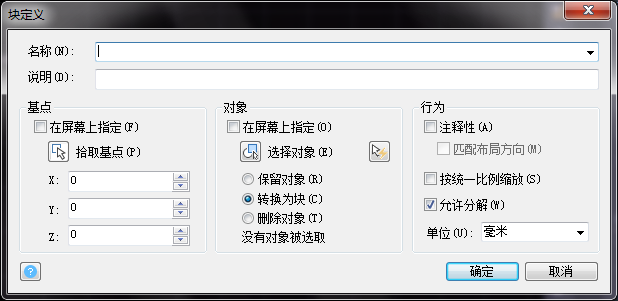

在块定义对话框中，包括以下几个选项：

【名称】文本框：用于为新块命名。图块名是一个不超过255个字符的字符串，可以包含字母、数字、$、-以及_等符号。

【基点】选项组：主要用于确定图块的插入基点。用户可以直接在X/Y/Z文本框中输入基点坐标值，也可以在绘图区直接捕捉图形上的特征点。CAD软件默认基点为原点。

【选择对象】按钮：单击该按钮，将弹出快速选择对话框，用户可以按照一定的条件定义一个选择集。

【转换为块】单选按钮：用于将创建块的源图形转换为图块。

【删除】单选按钮：用于将组成图块的图形对象从当前绘图区中删除。
