CAD图案填充选项卡常用选项介绍

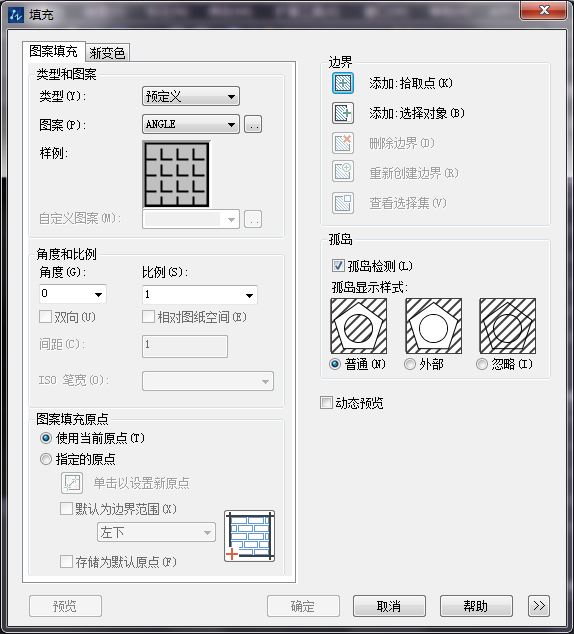

所谓“图案”，是指使用各种图线进行不同的排列组合从而构成的图形元素，此类图形元素作为一个独立的整体被填充到各种封闭的图形区域内，以表达各自的图形信息。我们在CAD中执行【绘图】|【图案填充】命令，可以打开填充对话框，包含图案填充和渐变色两个选项卡，其中图案填充选项卡用于设置填充图案的类型、样式、填充角度以及填充比例等，各常用选项如下。

【类型】：其中包含预定义、用户定义和自定义三种图样类型。预定义图案只适用于封闭的填充边界；用户定义图案可以使用图形的当前线型创建填充图样；自定义图案是指使用自定义的PAT文件中的图样进行填充。

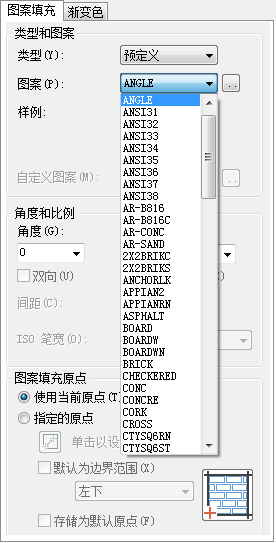

【图案】：用于显示预定义类型的填充图案名称。用户可以从下拉列表中选择所需要的图案，也可以单击样例选项后的图案样本，在弹出的填充图案选项板对话框中选择所需要的填充图案。

【样例】：用于显示图案的预览效果。

【角度】：用于设置图案的倾斜角度。

【比例】：用于设置图案的填充比例。

【双向】复选框：仅适用于用户定义图案，选择该复选框，将增加一组与原图线垂直的线。

【相对图纸空间】复选框：仅用于布局选项卡，它将相对图纸空间单位填充图案。使用此选项，可以根据适合于布局的比例显示填充图案。

【间距】文本框：可以设置用户定义填充图案的直线间距。

【ISO笔宽】：决定运用ISO剖面线图案的线与线之间的间隔，它只在选择ISO线型图案时才可用。
