超级实用的3个CAD技巧
在CAD中，其实你会发现，很多时候遇到的问题都没有唯一答案的。
例如闪退、图纸显示不完全、菜单工具栏不显示等等，一开始都是只能排查，毕竟碰得多了，什么原因导致的大概都能知道。
今天就分享3个比较实用的CAD技巧，希望可以帮助大家从不同的角度去解决遇到的难题。
1、有时候打开一张比较旧的图纸的时候，会遇到异常错误，打不开甚至闪退。
怎么解决可能一时半会搞不定，但燃眉之急总得解决吧，图纸应该要怎么打开呢？
不妨试一下新建一个图形文件，然后把旧的图纸以图块的形式插入，这样的话说不定大概率能打开图纸。

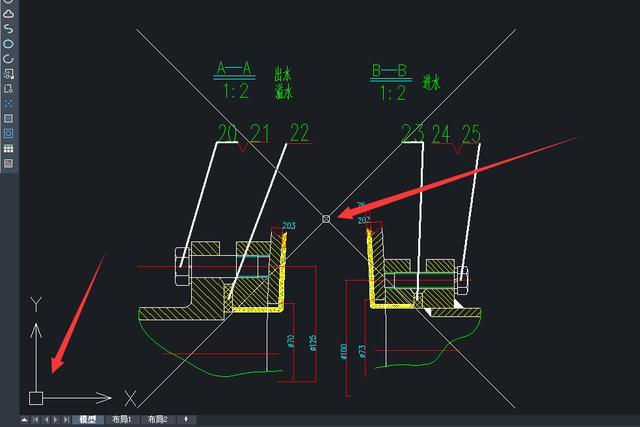

2、十字光标怎么倾斜了，我这不是要玩绝对求生，不需要侧瞄呢！
还别说，有些同学会故意把十字光标调成倾斜45°，说这样画图会有感觉一点。
其实可以调整的
有人说可以输入UCS命令，然后输入V即可。
可以是可以，但是前提是UCS和光标旋转了同样的角度，这样其实只是调整视图，顺便把光标调整，如果是上图这种情况的话是没效果的。

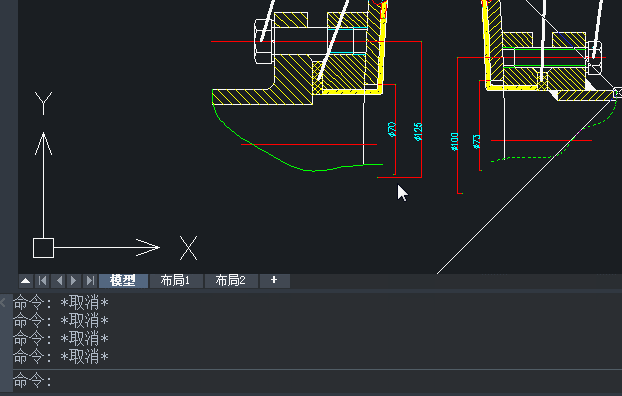

所以最好就是用系统变量【SNAPANG】
输入该命令，在新值填入角度值，0就是水平放置光标了。
3、这个块明明已经新改过了，但是为什么在插入的时候，图形还是没修改之前的样子呢？
很早之前就提到过这个问题，图块的创建，不要重复命名，不要重复命名，不要重复命名！
尤其要注意，修改图块最好把名字也改，不然单纯改图形的话，系统会默认把名字对应的图形复制粘贴，认名不认图，就是这么任性。

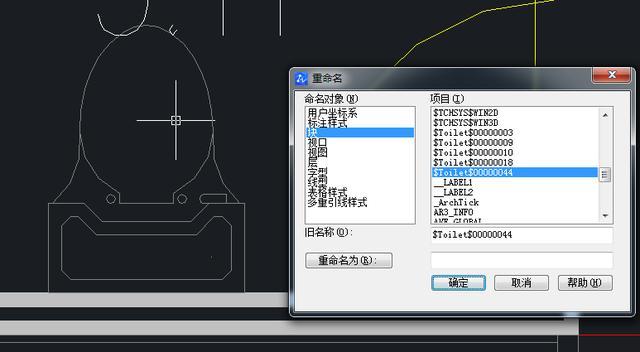

解决办法：例如下方的马桶，可输入rename，修改图块名字。
