五角星在CAD中有啥绘制技巧吗？
用CAD画五角星不难，但也要懂一些设计技巧，这里画五角星用到的辅助指令有：圆、多边形、直线、修剪、填充、倒圆角！
方法/步骤

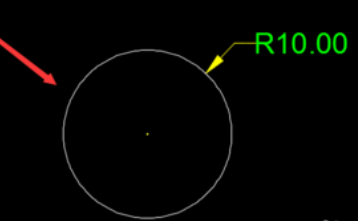

1、使用圆命令先绘制一个半径为10的圆；
2、使用多边形命令，以上一步圆心为原点绘制内切圆五边形；
3、使用直线命令，连接五边形每两顶点之间的直线；
4、删除第一步与第二步绘制的圆和多边形（圆和五边形是为了画直线而作的辅助线）
5、使用修剪命令，剪去五角星内部的直线；
6、使用填充命令为其填充颜色，得到黄色星星；如果想画圆角的星星，可以先复制一个五角星，然后为其倒圆角，再使用填充，得到红色星星；
