CAD偏移图形对象的方法步骤

在学习了用CAD创建基本图元之后，大家可以继续通过学习来提升CAD技能。这篇文章我们先来介绍CAD图形对象的偏移。【偏移】命令可以按照一定的距离或指定的通过点来移动选择的图形对象，从而使图形对象偏离所选对象一定的距离。执行偏移命令的方式主要有以下几种：

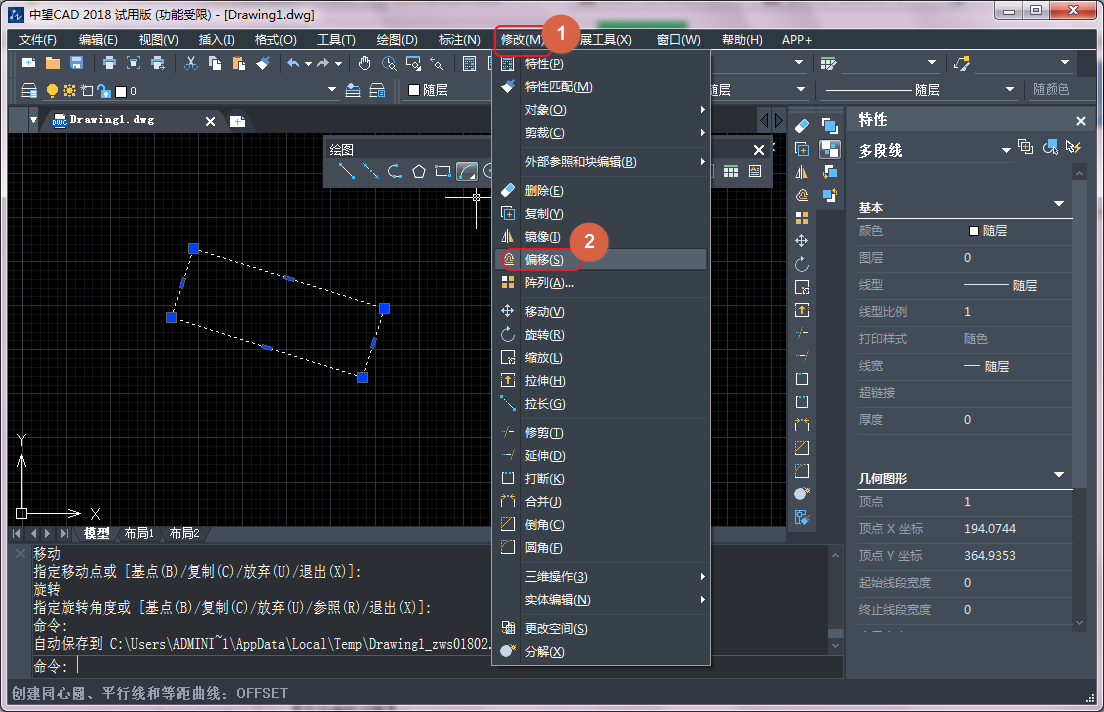

执行【修改】|【偏移】命令；

单击修改工具栏中的中的偏移按钮  。

在命令行中输入OFFSET或者O后按enter键确认。

偏移命令共有两种偏移方法，也就是距离偏移和定点偏移。下面我们通过具体的实例来学习这两种偏移方法。

【距离偏移对象】

对于不同结构的对象，其偏移结果也不同。比如在对圆形、椭圆形等对象进行偏移后，对象的尺寸发生了变化，而对直线偏移后，尺寸则保持不变。下面以偏移圆形、椭圆形、直线等基本图元为例，学习如何通过距离偏移对象。

新建空白文件；

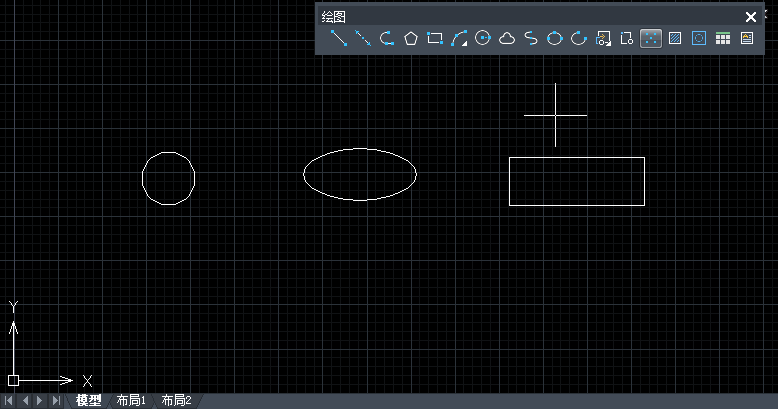

使用圆、椭圆和直线命令，绘制如下图所示的圆形、椭圆形和直线。

单击偏移按钮，激活偏移命令，对各图形进行距离偏移。要注意的是命令行的提示中，删除选项用于删除源偏移对象；图层选项用于设置偏移后的对象所在图层。在选择偏移对象时，只能以点选的方式来选择对象，且每次只能偏移一个对象。

【定点偏移对象】

所谓定点偏移，是指为偏移对象指定一个通过点来偏移对象，这种偏移通常需要配合对象捕捉功能。
