CAD多线编辑工具各选项介绍

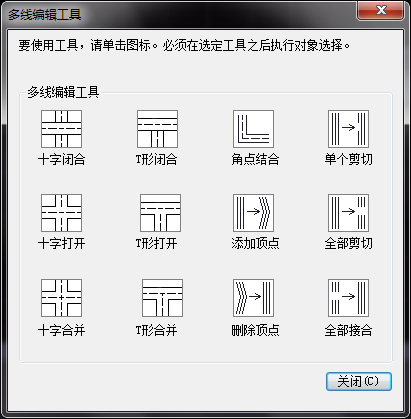

【多线编辑工具】命令专用于控制和编辑多线的交叉点、断开和增加顶点等，执行此命令的方法是执行【修改】——【对象】——【多线】命令，或在命令行输入Mledit然后回车确认。执行该命令后，系统hi弹出【多线编辑工具】对话框，在此对话框中可看到12种编辑工具。

1.       十字交线

【十字闭合】：表示相交两条多线的十字封闭状态。

【十字打开】：表示相交两条多线的十字开放状态。

【十字合并】：表示相交两条多线的十字合并状态。

2.       T形交线

【T形闭合】：表示相交两条多线的T形封闭状态。

【T形打开】：表示相交两条多线的T形开放状态。

【T形合并】：表示相交两条多线的T形合并状态。

在处理十字相交和T形相交的多线时，用户应该注意选择多线时的顺序，如果选择顺序不当，可能无法得到自己想要的结果。

3.       角形交线

【角点结合】：表示修剪或延长两条多线直到它们连接形成一个相交角，将第一条和第二条多线的拾取点部分保留，并将其相交部分全部断开剪去。

【添加顶点】：表示在多线上生成一个顶点并显示出来，相当于打开显示连接开关，显示交点一样。

【删除顶点】：表示删除多线转折处的交点，使其变为直线形多线。

4.       切断交线

【单个剪切】：在多线中的某条线上拾取两个点从而断开此线。

【全部剪切】：在多线上拾取两个点从而将此多线全部切断一截。

【全部接合】：连接多线中的全部可见间断，但不能用来连接两条单独的多线。
