CAD渐变色选项卡的使用
在【填充】对话框中，单击渐变色选项卡即可打开渐变色选项，用于为指定的边界填充渐变色。单击该对话框右下角的更多选项扩展按钮，即可展开【孤岛】选项。下面我们先来介绍渐变色选项卡中的常用选项，然后再向大家介绍孤岛与孤岛填充。
【渐变色选项卡常用选项】

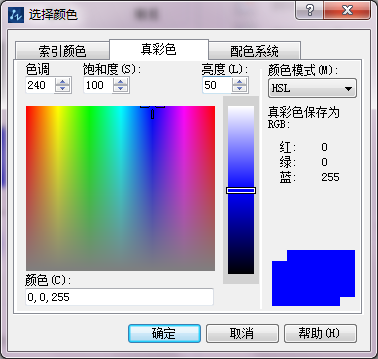

【单色】单选按钮：使用一种渐变颜色进行渐变填充；填充颜色显示框用于显示当前使用的填充颜色，双击该颜色框，可以弹出【选择颜色】对话框，用户可以在其中选择自己需要的颜色。
【双色】单选按钮：用于以两种颜色的渐变色作为填充色。
【着色|渐浅】滑块：拖动滑块可以调整填充颜色的明暗程度，如果用户选中双色单选按钮，此滑块将自动转换为颜色显示框。
【角度】文本框：用于设置渐变填充的倾斜角度。
【孤岛和孤岛填充】
孤岛是指在一个边界包围的区域内又定义了另外一个边界，它可以实现对两个边界之间的区域进行填充，而内边界包围的内区域不填充。
【孤岛显示样式】选项中提供了普通、外部和忽略三种方式，其中普通方式是从最外层的外边界向内边界填充，第一层填充，第二层不填充，如此交替进行；外部方式只填充从最外边界向内第一边界之间的任何边界，以最外层边界向内填充全部图形。
