CAD样条曲线及其选项设置
CAD中的样条曲线命令用于绘制由某些数据点或控制点拟合生成的光滑曲线，所绘制的曲线可以是二维曲线，也可以是三维曲线。执行该命令的方式是单击绘图工具栏中的按钮，或在命令行中输入SPLINE或者简写SPI后按回车键。

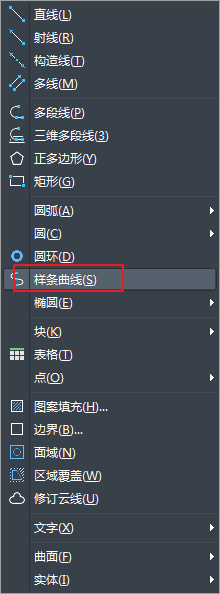

当然也可以在菜单栏中选择【绘图】——【样条曲线】。
在执行了样条曲线的命令之后，命令行提示中还会包括以下选项。
【对象】选项：用于将样条曲线拟合的多段线转变为样条曲线。当激活此选项后，如果用户选择的是没有经过【编辑多段线】命令拟合的多段线，则系统将无法转化选定的对象。
【闭合】选项：用于绘制闭合的样条曲线。当激活此选项后，luck18网址将使样条曲线的起点和终点重合，并且共享相同的顶点和切向，此时系统只提示一次让用户给定切向点。
【拟合公差】选项：用于控制样条曲线对数据点的接近程度。拟合公差的大小直接影响到当前图形，公差越小，样条曲线越接近数据点。如果公差为0，则样条曲线通过拟合点；如果公差大于0，将使样条曲线在指定的公差范围内通过该拟合点。
