在使用CAD插入外部参照的时候，系统为了区分当前的图形，会将外部参照的图形稍微调暗一点，即暗显。那大家知道如何调整外部参照的褪色度吗？
接下来，就由小编给大家讲解一下调整外部参照褪色度的方法吧
1、首先，大家打开xelegaCAD软件
2、打开相应的图形文件，可以看到，这里右边的外部参照相对于当前图形而言，暗显了
3、我们在CAD软件的命令行中输入OP指令，按下回车键确认

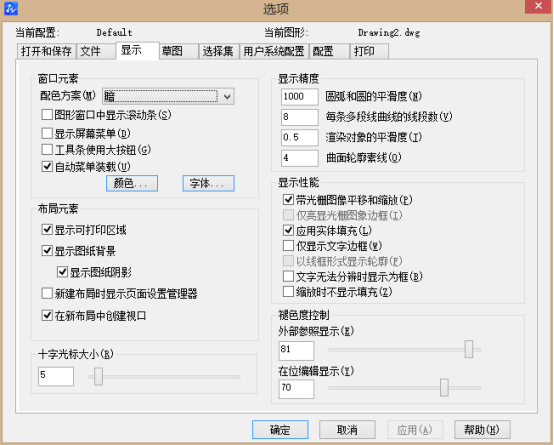

4、系统会自动打开“选项”对话框，我们打开“显示”的选项卡
5、看到右下角这里的“淡入度控制”中找到“外部参照显示”的选项按钮
6、在这里，外部参照显示的控制值在-90到90之间，数值越低，则外部参照的显示越亮，数值越高，则外部参照的显示越暗。我们这里试着调整为-90，执行结果如下图所示
