今天小编来介绍一下利用CAD绘制装饰画的操作方法。
1、 首先，大家打开xelegaCAD软件

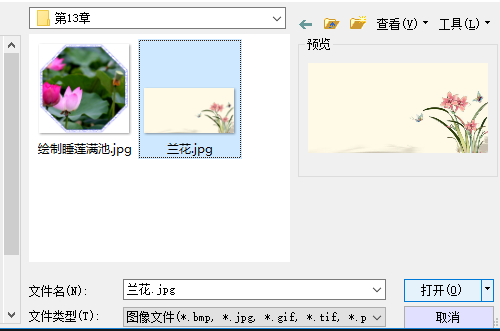

2、 点击【插入】-【光栅图像】，插入如图所示的图像
3、 点击“打开”，设置如下：
4、 点击“确定”，在命令栏指定缩放比例因子为2

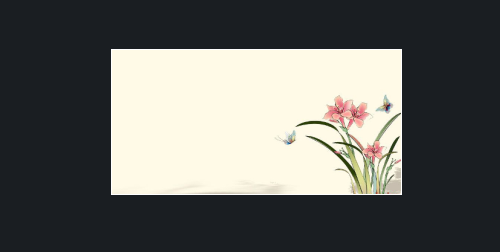

5、 CAD中附着的图形如图

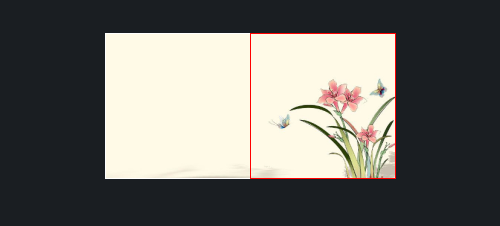

6、 执行【矩形】命令，捕捉图片的右上端点为角点，绘制一个适当的矩形（此处为了显现对比清晰，矩形暂时设置成红色）

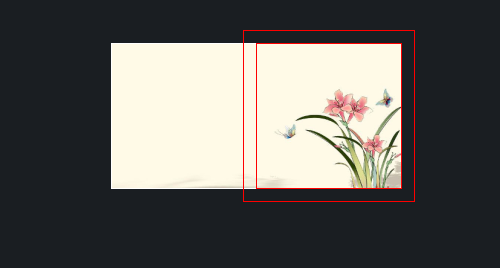

7、 点击【修改】-【偏移】按钮，就上一步绘制的矩形向外偏移适当的距离

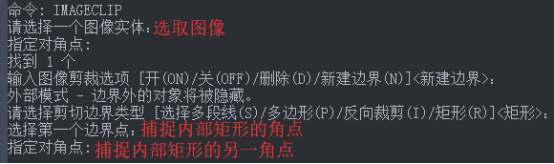

8、 在命令栏输入IMAGECLIP，执行【剪辑图像】命令，命令栏显示操作如下：

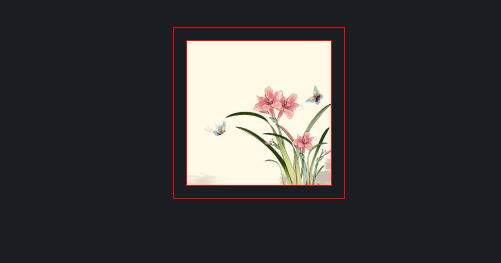

9、 修剪后得到下图：

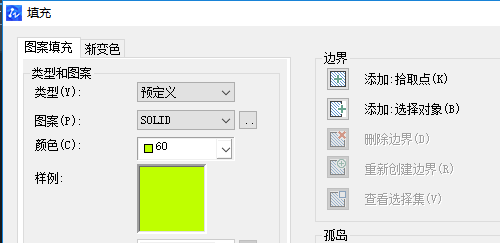

10、 点击【绘图】-【图案填充】按钮，在弹出来的对话框中设置颜色为浅绿色，选择SOLID图案

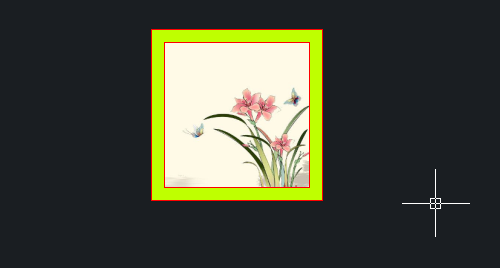

11、 然后填充到两个矩形之间

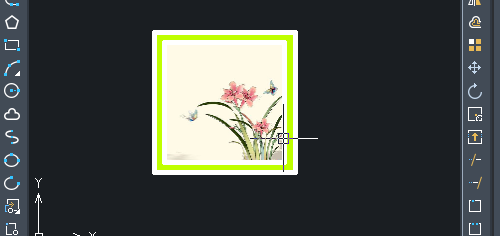

12、 最后选取两个矩形，将颜色修改为白色，线宽设置为0.5MM，最后在CAD中效果如图
