CAD中提供了多种画圆方法，今天我们来讲一讲三点画圆（3P）时，如何精确捕捉各个点。如图所示，我们需要画过五边形的一个角点且与大圆弧相切的圆，那么如何捕捉小圆的第三点垂足呢？
1、 首先，大家打开xelegaCAD软件
2、 如图所示，由于五边形是一个整体，所以五边形边的垂足很难捕捉
3、 此时我们可以选中五边形，然后执行X命令，按回车键将五边形分解
4、 分解后的五边形如图所示

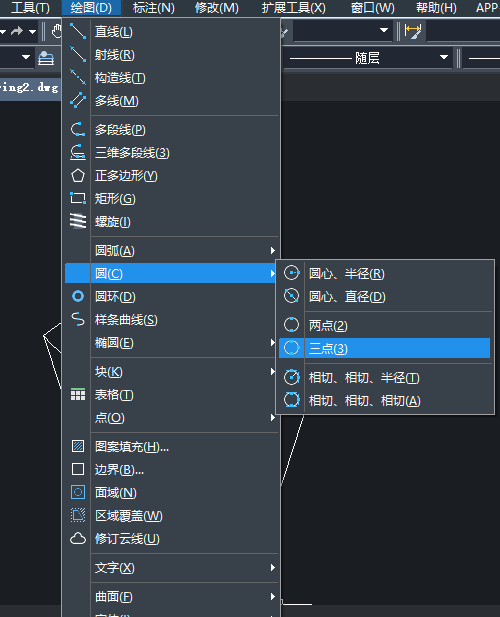

5、 点击【绘图】-【圆】-【三点】按钮，执行【圆】命令
6、 如图所示，捕捉五边形的角点为圆的第一个点
7、 在捕捉第二点之前，按住shift键，同时单击鼠标右键，在弹出的对话框中选择“切点”，然后在大圆弧上捕捉相切点
8、 在捕捉第二点之前，按住shift键，同时单击鼠标右键，在弹出的对话框中选择“垂足”，然后在大圆弧上捕捉垂直
9、 最后在CAD中就绘制出了如图所示的图形
