本文主要结合CAD二维绘图工具和简单编辑命令绘制四人桌椅，已达到熟悉巩固CAD各种工具使用的目的。

 1、 首先，大家打开xelegaCAD软件

 2、 点击【绘图】-【直线】命令，绘制如图所示的椅子初步轮廓

 3、 点击【修改】-【复制】按钮，复制竖直直线，命令窗口显示输入如下：

 4、 得到下图

 5、 重复【复制】命令，依次绘制椅子的轮廓线

 6、 点击【绘图】-【圆弧】-【三点】按钮，绘制椅背的轮廓，然后点击【绘图】-【直线】按钮，绘制一条竖直线，再用镜像命令绘制另一条竖直线，结果如图所示

 7、 点击【绘图】-【圆弧】-【三点】按钮，绘制扶手上的圆弧，远离椅背那一端的圆弧可以用镜像命令完成

 8、 执行【直线】命令，绘制竖直段线，另一端用镜像命令完成

 9、 执行【圆弧】命令，绘制如图所示圆弧，此时椅子就绘制好了

 10、 执行【圆】命令，绘制桌子，以椅子为参照，将圆心置于椅子对称线上，然后绘制大小合适的两个同心圆

 11、 绘制结果如图

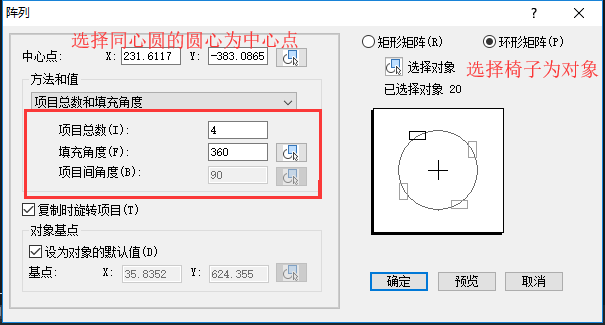

 12、 点击【修改】-【阵列】按钮，在【阵列】对话框中选择环形矩阵，然后选择椅子为阵列对象，选择同心圆的圆心为中心点，设置项目总书为4，填充角度为360度，点击确定

 13、 最后在CAD中就绘制出了如图所示的四人桌椅
