如何用CAD线性标注方式标注直径尺寸
在轴的零件图标注中，往往需要用线性标注方式标注，但是为了表达此零件是轴类零件，一般标注都需要用线性标注方法标注直径尺寸。
在此类零件的标注，一般可以用两种方法去标注：
1、先用线性标注方式标注尺寸，然后修改标注尺寸在尺寸数字前加%%c（直径表达符号）
此方法是最笨也是最慢的方法，输入ED命令，选择需要修改的尺寸，在<>前加%%c，如图：
2、设置标注样式。建议采用此方法
输入命令“d”弹出标注样式对话框，新建，输入新样式名，用于“直径标注”，继续

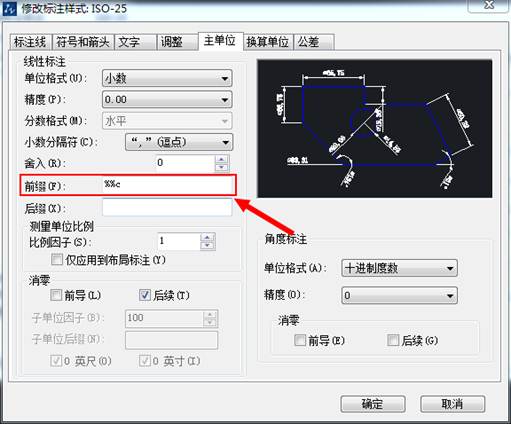

进入“主单位”对话框，在前缀后输入%%c，如图：
确定，在点击线性标注，此时尺寸前就会带有Φ,如图：
