在CAD绘图中，我们经常要用到圆工具，对于没有条件限制的随意圆，我们可以利用圆工具很快地画出来，那有条件限制的圆该怎么画呢？

现在我们就来一起看看吧

1、 首先，大家打开xelegaCAD软件

2、 在ZWCAD经典界面，我们可以利用绘图区域左边的圆工具很快地画出任一随意圆

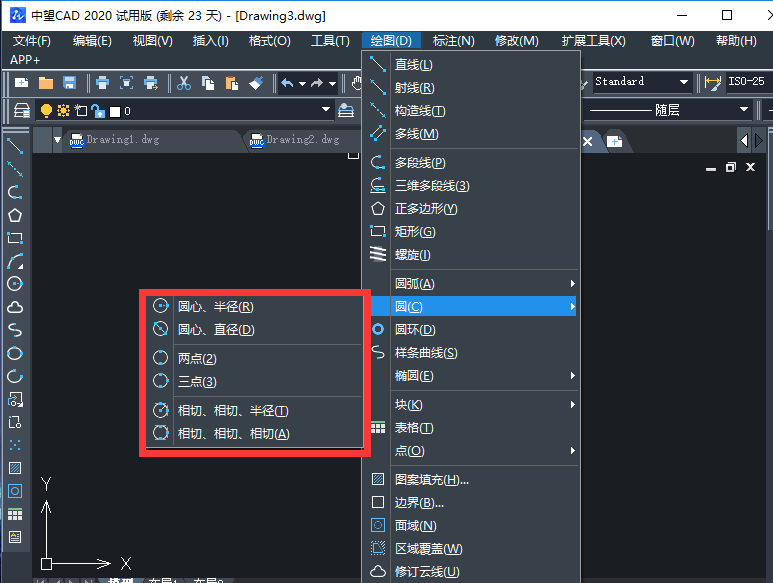

3、 在上方菜单栏中，点击“绘图-圆”，我们可以看到在弹出的对话框中有六种圆的画法

圆心、半径（R）

圆心、直径(D)

两点(2)

三点(3)

相切、相切、半径(T)

相切、相切、相切(A)

4、 CAD软件常用六种画圆方法：

（1） 圆心、半径：画一个半径为45的圆 “绘图-圆-圆心、半径“，输入指定半径45，即可画出一个半径为45的圆

（2） 圆心、直径：画一个直径为45的圆 “绘图-圆-圆心、直径“，输入指定直径45，即可得到一个直径为45的圆

（3） 两点：画一个通过指定某两点的圆 “绘图-圆-两点“，将光标对准指定的两个点，即可得到一个通过指定某两点的圆

（4） 三点：画一个通过指定某三点的圆 “绘图-圆-三点“，与两点相似，将光标依次对准指定的三个点，即可得到一个通过指定某三点的圆

（5） 相切、相切、半径：画一个与指定圆和指定直线相切且半径为30的圆 “绘图-圆-相切、相切、半径“，将光标依次点击指定圆与指定直线，输入指定半径30，即可得到一个半径为30且与指定圆和指定直线相切的圆

（6） 相切、相切、相切：画指定三角形的内切圆 “绘图-圆-相切、相切、相切“，将光标依次点击指定三角形的三条边，即可得到指定三角形的内切圆
