CAD精确度原点及标注尺寸等问题的解决办法

我们在使用CAD绘图时，我们会有很多绘图步骤，当我们需要图形的角度标注精确，我们该怎么去修改？想要隐藏掉XY轴并且显示出它的原点我们该怎么操作？在CAD中我们发现明明是相同的距离，但是布局里的标注尺寸却不一样时，我们该如何去解决呢？本文给大家总结了一些解决办法，希望能帮助到大家！

一、如何设置角度标注的精确度：

1.首先，我们打开CAD软件。

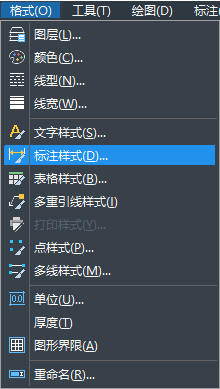

2.我们点击“格式”再点击“标注样式”。

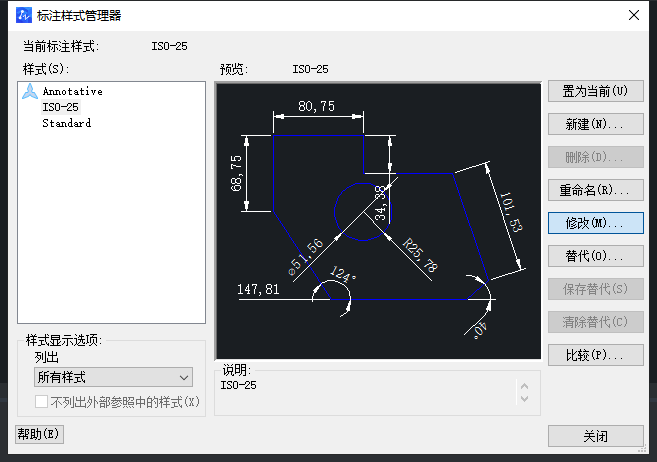

3.然后，会弹出一个“管理器”对话框，我们点击修改。

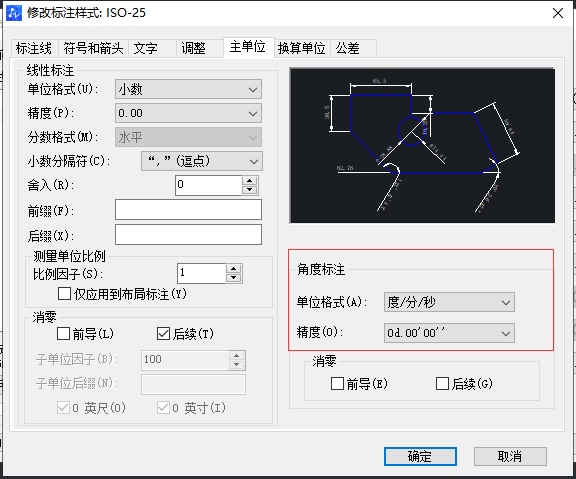

4.点击主单位，对话框右下方就是“角度标注”的设置，这里我们单位格式选择“度/分/秒”，精度选0d.00’00’。

5. 然后，点击“确定”，这样就设置完成啦！

二、如何隐藏X，Y轴并显示原点：

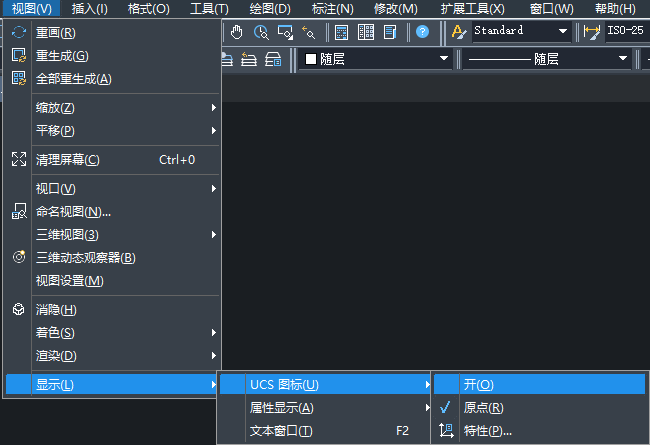

1.点击“视图”找到“显示”点击“USC图标”去掉“开”这个选项，然后把“原点”勾选上。这样就关闭图标了，也可以显示出原点。

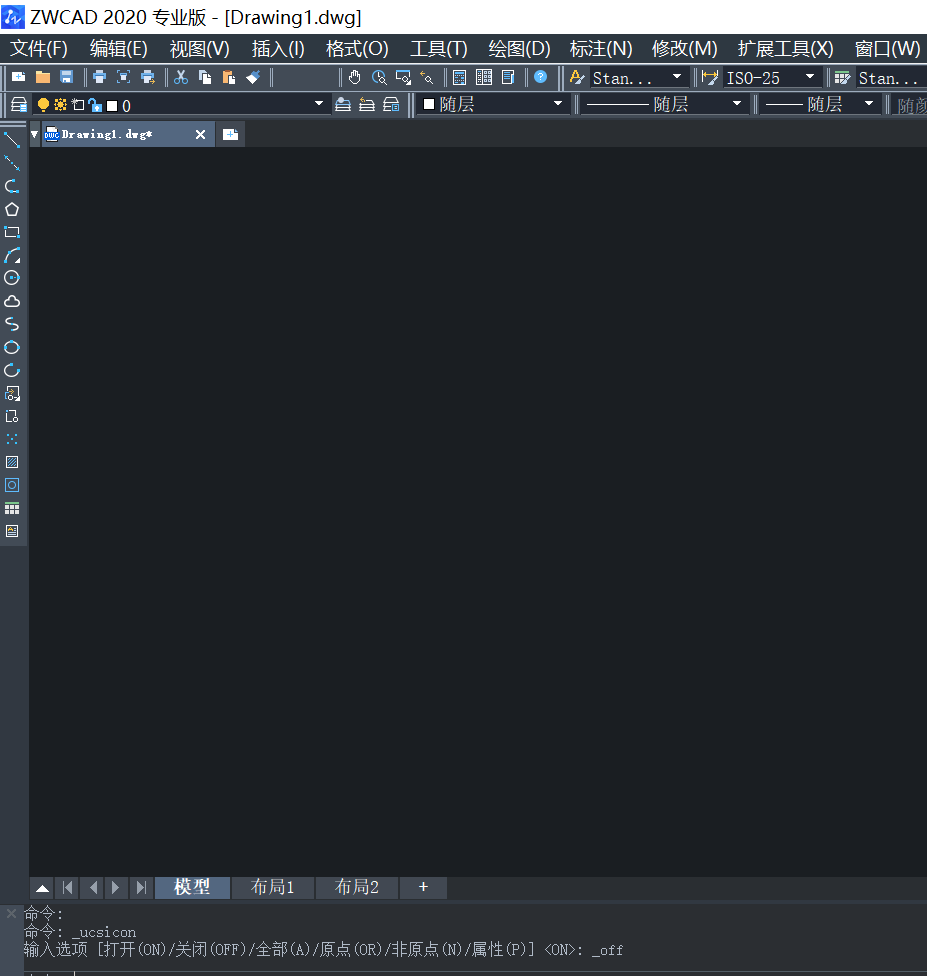

2.XY轴也没显示出来了。操作起来是不是很简单！

三、如何解决相同距离下布局里标注尺寸不一样的问题：

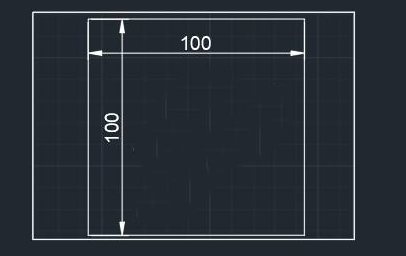

下图是将视口比例修改为2:1，将图放大两倍；退出视口，并没有发现问题。

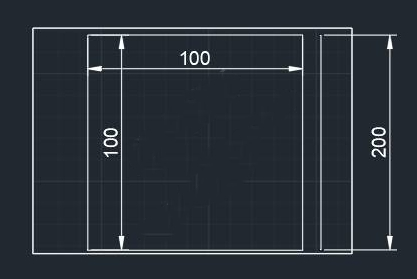

下图是在右侧画了一个同样长的线，再次进行标注却发现尺寸大了1倍。

不知道大家有碰到一样的情况呢，明明是一样长的线段，但为什么标注的尺寸却不一致？但这其实是标注自动适应的原因——虽然视口里的标注尺寸不变，但是视口外的图形则会自动适用比例。这时候我们只要修改一下比例因子就可以了。

设置步骤如下：

1.我们点击界面栏的“格式”点击“标注样式”。

2.我们在弹出的“标注样式管理器”中我们点击“修改”。

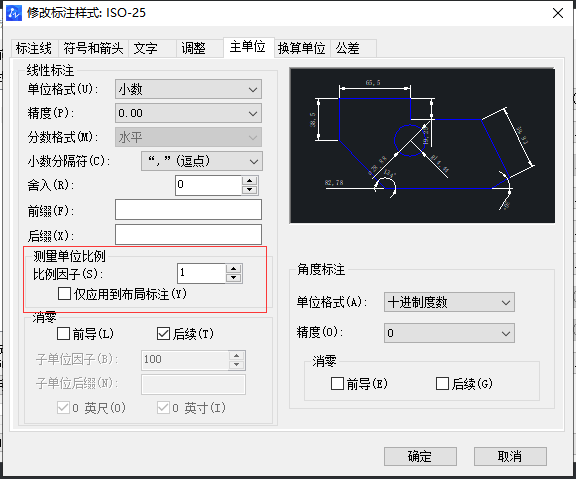

3.然后，我们将测量单位比例选项中的比例因子填为1。

5.这样，我们就能解决标注尺寸不一致的问题了。
