CAD如何进行差集运算呢？差集，就是一个面域减去另一个面域或者一个实体减去另一个实体的运算。上节小编为大家讲解了CAD几何体的实体差集运算，今天小编要讲的是几何体的面域差集运算，还是通过立方体中挖去一个圆柱体的例子来讲解。

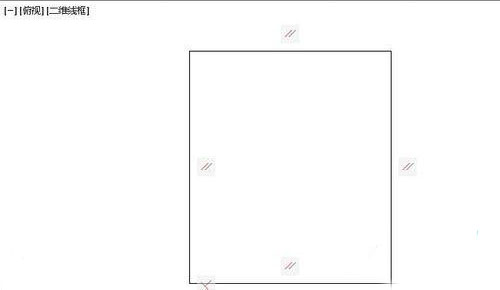

1、打开CAD软件，设置空间为草图与注释模式。单击菜单栏上的视图——三维视图，选择平面视图。我要从平面差集运算开始，画出同样的一个零件来。单击矩形工具，画出一个矩形。

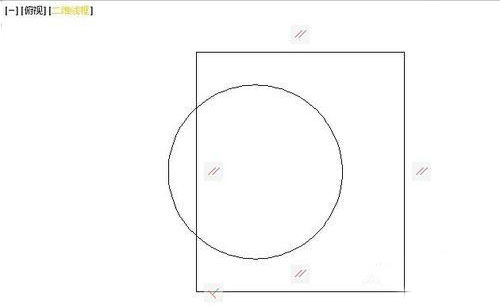

2、单击圆工具再画一个圆，注意圆有一部分在矩形外部。平面图形的差集计算，必须先把图形先建成面域。只有面域才能进行这样的运算。

3、创建面域：单击常用工具栏上的绘图工具，里面有个面域工具。单击面域工具，选中需要变成面域的图形，回车确认即可。分别把矩形和圆都设置为面域。

4、面域差集运算：单击差集按钮或在底部的命令框输入SUBTRACT，回车，选中矩形，回车，再选中圆，回车，就得到差集。

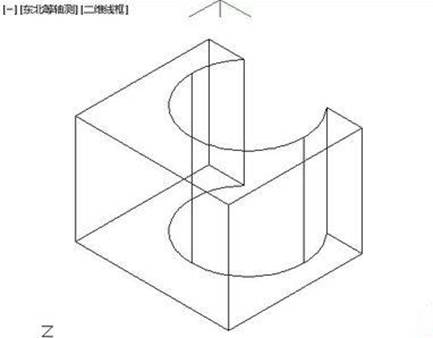

5、将面域拉伸为体：为了生成几何体，要把工作空间转换成三维建模模式，视图改为东北等轴测。选中图形，单击拉伸。几何体就成型了。

6、看实际效果：单击菜单栏上的视图——视图样式——真实，可以预览立体图效果，默认的颜色是黑色的。

7、单击图形，弹出小窗口，有个颜色按钮，单击它设置为浅灰色。如果要着色，就像渲染图形。

以上就是CAD几何体的面域差集运算方法介绍，结合上节实体差集运算，不知道大家掌握了吗？
