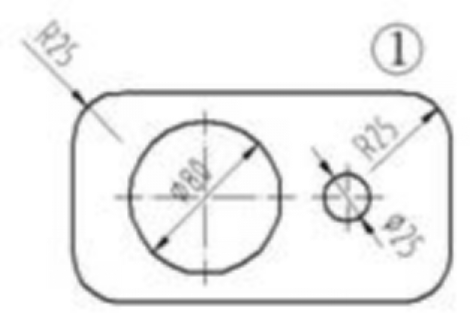

操作菜单“标注”→“直径”，命令行窗口提示“选择圆弧或圆：”，在要标注的圆上点击一下，将鼠标向圆外稍微拖动一下再点击一次，直径就标注好了，像图1中φ25的样子,这是CAD的默认样式，选中它之后右击鼠标，在快捷菜单里点选“标注文字位置”→“单独移动文字”，拖动文字到圆内尺寸线上方就能够得到图中φ80的样子。选中直径标注，点击激活位于圆上的夹点，拖动鼠标能够改变标注的倾斜角度。

标注半径的方法和标注直径十分相似，操作菜单“标注”→“半径”，命令行窗口提示“选择圆弧或圆：”，在要标注半径的圆弧上点击一下，稍微拖动一下鼠标再点击一次，半径就标注好了，像图1中的两种样子那样。选中半径标注，点击激活位于圆弧上的夹点，拖动鼠标能够改变标注的倾斜角度。

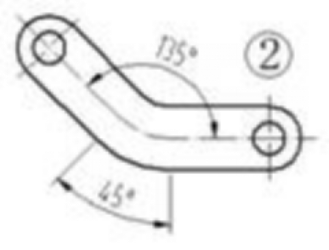

角度的标注非常简单，操作菜单“标注”→“角度”，依次点击构成夹角的两条直线，然后拖拉鼠标到出现合适的标注样式的时候再次点击鼠标，角度就标注好了。像图2中角度135°的样子。

还能够对圆弧的角度进行标注，操作菜单“标注”→“角度”，点击圆弧，拖拉鼠标到出现合适的标注样式的时候再次点击鼠标，完成标注，就像图2中圆弧角45°那样。

“引线”的用处很多，常用来标注零部件编号、倒角等等。

第一步，操作菜单“标注”→“引线”，命令行窗口提示“指定第一个引线点或 [设置(S)] <设置>：”，直接回车进入“引线设置”对话框，一般情况下需要更改的设置在“引线和箭头”和“附着”两个选项卡里。

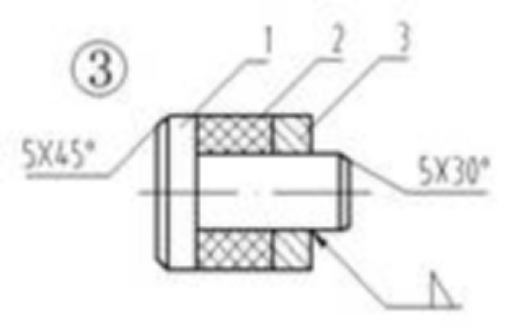

在“引线和箭头”选项卡里要选定引线有无箭头以及箭头的样式，还要选定第一段和第二段引线的角度，图3里标注5×30°倒角的第一段引线的约束角度设置为30°，其余的第一段引线的约束角度设置为45°，大多情况下第二段引线的约束角度设置成“水平”。

在“附着”选项卡里选中“最后一行加下划线”。

设置好以后点击“确定”关闭“引线设置”对话框。

第二步，命令行窗口再一次提示“指定第一个引线点或 [设置(S)] <设置>：”，在倒角处引线开始的地方点击鼠标。

第三步，命令窗口接着提示“指定下一点：”，向斜方向拖动鼠标到斜线结束的地方点击一下。

第四步，命令窗口再次提示“指定下一点：”，将鼠标向水平方向拖动很短一段距离后在点击一下。

第五步，命令行窗口提示：“指定文字宽度：”，不必理会它，直接点击鼠标。

第六步，命令行窗口提示：“输入注释文字的第一行 <多行文字(M)>：”，在命令行窗口输入文字，比如“5X45%%d”，接着回车。文字中用大写的x代替乘号，效果也很好。

第七步，命令行窗口提示：“输入注释文字的下一行：”，如果没有第二行文字就直接回车。倒角5×45°就标注完成了。

如果在第六步里不输入文字就直接按“Esc”键，就得到一个没有标注文字的引线，以便像图3里右下角的引线那样用来绘制特殊的标识符号。
