CAD旋转参照的方法有哪些？

CAD中的旋转参照功能是有啥用处小伙伴们知道吗？就是物体随意往哪个方向旋转都是有参照的，即x轴。

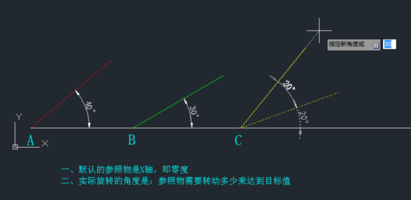

1、方法一：

选目标线（黄线），点击旋转，选择基点（黄线C点），点参照（或输入R），选黄线两端（以自己为参照），点“点”选项（或输入P），选绿线两端（即转为绿线的角度）

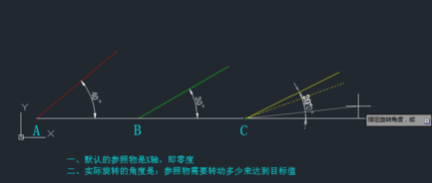

2、方法二：

选目标线（黄线），点击旋转，选择基点（绿线B点），点参照（或输入R），选黄线两端（以自己为参照），点绿线另一端，完成。

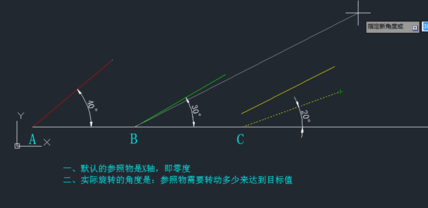

3、公式如下：

实际旋转的角度=输入值-参照线角度+目标线角度

不用参照的情况下，参照线就是X轴，即零度

不用参照的情况下，直接输入数值，结果=原角度+输入值

以自己为参照的情况下，结果就直接等于输入值
