CAD矩形设计小技巧
其实普通矩形的绘制对熟练的人来说是很快就能绘制完成的。但是如果有规定的长度或其他要求的就相对有一些难度的，本文就给大家介绍如何设计有规定的矩形。
1. 首先，我们打开xelegaCAD软件。

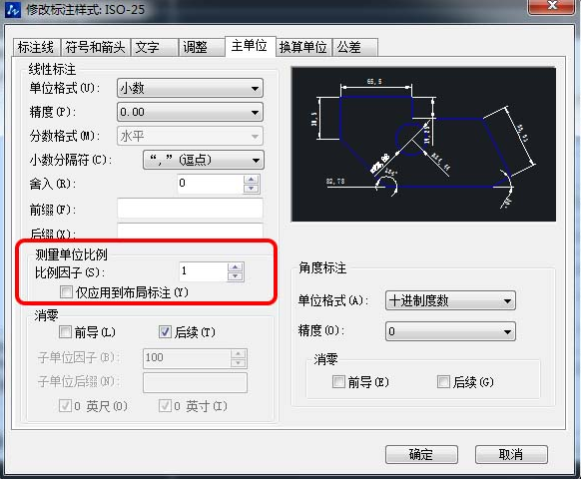

2. 我们设置图例，以200mm*100mm的矩形为例。接着确定图纸的图例，如果是1:1的图纸，绘图时输入的长度就是实际长度，否则绘图的尺寸就是实际尺寸/图例。这里设置图例为1:1。

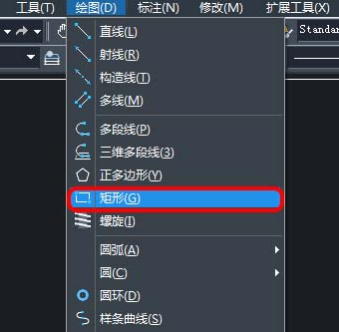

3. 然后可以通过点击工具栏的命令按钮，或者在上方的菜单栏里点击绘图，下拉里有矩形，或者直接输入矩形的快捷键rec然后回车找到矩CAD形命令。
4. 最后绘制矩形的两种方法：
（1）输入REC命令后，移动鼠标来确定矩形的顶点，接着输入指令：D，设置矩形的大小。
（2）输入REC命令后，确定顶点后·，接着输入指令@200,100，并回车确定。
