CAD画三维图的过程中，常常需要画一个物体的垂线，但是在二维CAD中，并没有直接画三维垂线的功能，那么我们可以怎样做到画垂线呢？
下面我们以一个圆为例子，我们画圆的三维垂线。
首先我们要打开对象捕捉，并在设置里将全部捕捉打开，同时，为了方便做出垂线，我们将正交也打开。这两个工具都在CAD最下面的工具栏里。这里我使用的是xelegaCAD经典版，这个方法基本适用与所有的CAD。
我们利用的是三视图的关系进行绘制。我们知道，俯视图是X、Y轴面的，我们先将视图转为俯视图。
然后在俯视图视角画一个圆。

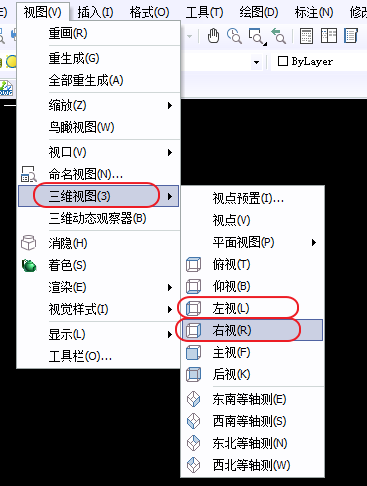

然后转换成右视图，我们知道，右视图是Y、Z面的，在右视图，圆只能看到一条直线，我们点击捕捉到的圆心，向上画一条垂直的直线。
转换东南等轴测视角，可以看到，我们已经在圆心画了一条三维垂线。
当然，还有其他更方便的方法，欢迎大家提出。
