CAD怎么绘制风玫瑰图
CAD怎么绘制风玫瑰图？风玫瑰图是气象科学专业统计图表，用来统计某个地区一段时期内风向、风速发生的频率，因图形似玫瑰花朵故名。CAD中想要绘制一个风玫瑰图，该怎么绘制呢？下面我们就来看看CAD画风玫瑰图的教程。
1、打开CAD软件，选择直线命令，先绘制出方向示意图，如图所示：
2、绘制好方向示意图之后，在菜单栏上找到文字选项，选择文字选项，我们在上面的箭头上标注出指北方向，如图所示：

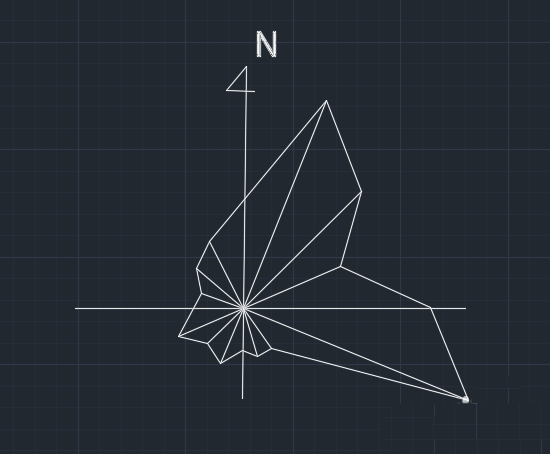

3、标注好指北方向之后，,在绘图里找到直线选项，选择直线选项，围绕方向指示的圆心我们画出东北风的玫瑰图形，如图所示：

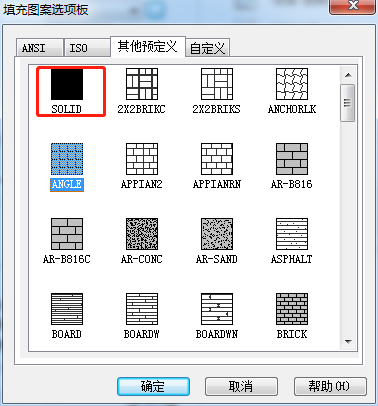

4、绘制好风向之后，,在菜单里找到填充选项，点击填充选项，在设置里选择一种填充图案，如图所示：

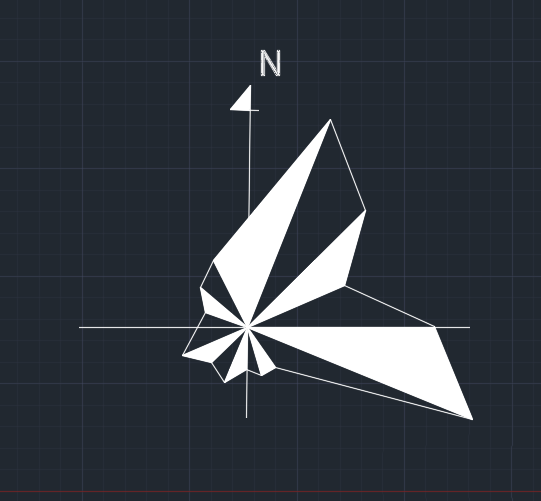

5、然后找到拾取点选项，点击拾取点，依次点击图形你需要填充的图形，这样我们的西北风向图就绘制好了，如图所示：
以上就是CAD绘制风玫瑰图的教程，希望大家喜欢。
