CAD怎么画一个井口平面图
CAD怎么画一个井口平面图？CAD中想要绘制一个井口的平面图，该怎么绘制呢？下面我们就来看看CAD画井口图形的教程，大家一起来学习吧。

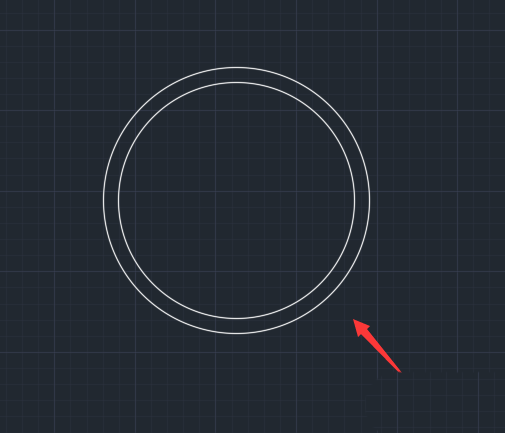

1、打开xelegaCAD软件，然后在绘图里找到圆形选项，选择圆形在绘图区里绘制出一个环形，如图所示：

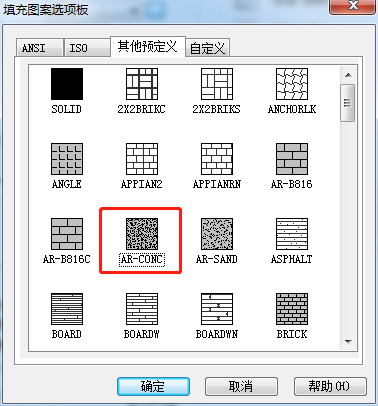

2、绘制好环形之后，在绘图里找到填充选项，点击填充选项，选择需要的填充图案，如图所示：

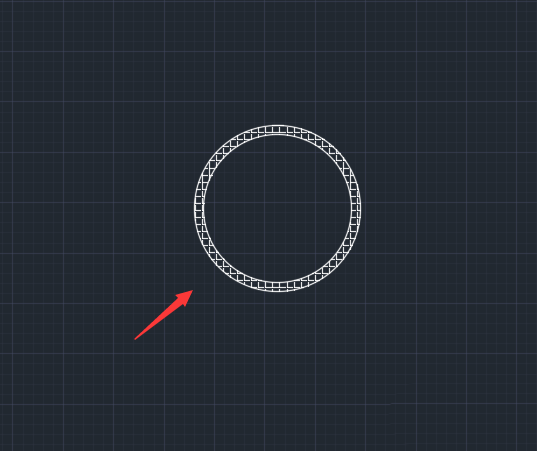

3、然后找到拾取点选项，点击拾取点，然后点击环形之间的部分就填充上该图案了，如图所示：
4、在菜单那里找到注释选项，在注释里找到线性选项，点击线性标注，在其下拉列表里找到直径选项。

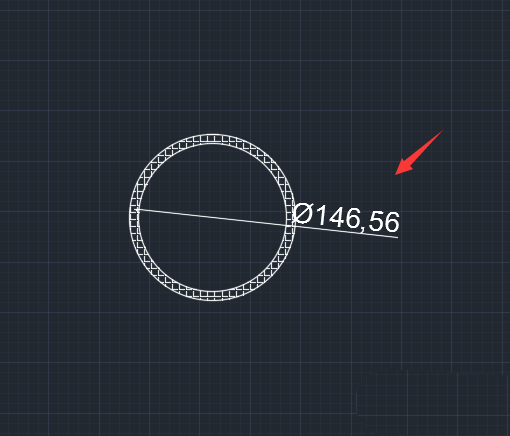

5、点击直径选项，我们选择环形中的圆形，移动鼠标左键并点击，我们就标注好圆井的直径了，这样圆井就画好了，如图所示：
以上就是CAD画一个井口平面图的教程，希望大家喜欢。
