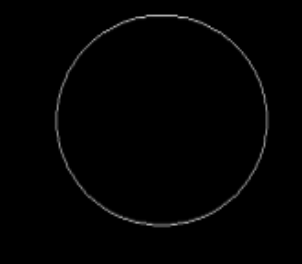

一、圆命令（C）

1. 在绘图菜单下单击圆命令

2. 直接在命令中输入快捷键C

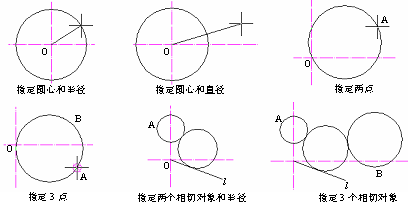

绘制圆的几种形式

通过指定圆心和半径或直径绘制圆的步骤：在命令栏中输入快捷键?为C，指定圆心，指定半径或直径

创建与两个对象相切的圆的步骤：选择CAD中“切点”对象捕捉模式

在命令栏中输入快捷键?为C，点击T，选择与要绘制的圆相切的第一个对象，选择与要绘制的圆相切的第二个对象，指定圆的半径

三点（3P）通过单击第一点、第二点、第三点确定一个圆。

相切、相切、相切（A）相切三个对象可以画一个圆。

二点（2P）两点确定一个圆

在“绘图”菜单中提供了6种画圆方法

二、圆弧命令（A）

绘制方式：1.直接在绘图工具栏上点击圆弧按纽

2.在绘图菜单下单击圆弧命令

3.直接在命令中输入快捷键A

绘制弧的几种形式:绘图菜单中提供了11种方式.

通过指定三点的绘制圆弧方法：确定弧的起点位置，确定第二点的位置，确定第三点的位置

通过指定起点，圆心，端点绘制圆弧方法

己知起点，中心点和端点，可以通过首先指定起点或中心点来绘制圆弧，中心点是指圆弧所在圆的圆心

通过指定起点，圆心，角度绘制圆弧方法，如果存在可以捕捉到的起点和圆心点，并且己知包含角度，使用“起点，圆心，角度”或“圆心，起点，角度”选项

如果己知两个端点但不能捕捉到圆心，可以使用“使用，端点，角度”法

通过指定起点，圆心，长度绘制圆弧方法“，如果可以捕捉到的起点和中心点，并且己知弦长，可使用”起点，圆心，长度“或圆心，起点，长度”选项（弧的弦长决定包含角度）

三、椭圆命令（EL）

绘制方式:

1.直接在绘图工具栏上点击椭圆按纽

2.在绘图菜单下单击椭圆命令

3.直接在命令中输入快捷键EL

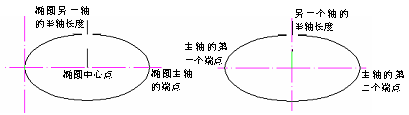

绘制椭圆两种方法

1. 中心点：通过指定椭圆中心，一个轴的端点（主轴）以及另一个轴的半轴和度绘制椭圆。

2. 轴，端点：通过指定一个轴的两个端点（主轴）和另一个轴的半轴的长度绘制椭圆。

四、椭圆弧命令

绘制方式:

1.直接在绘图工具栏上点击椭圆弧按纽

2.在绘图菜单下单击椭圆弧命令

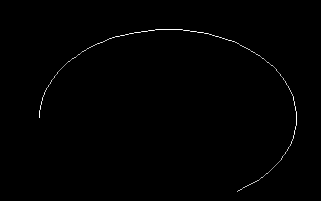

椭圆弧的绘制

椭圆弧绘制方法为按照命令栏提示绘制，顺时针方向是图形去除的部分，逆时针方向是图形保留的部分
