CAD对象如何拉伸和拉长

CAD中的拉伸命令用于将对象进行不等比的缩放，进而改变对象的尺寸或者形状。而拉长命令则用于将对象进行拉长或者缩短，在拉长的过程中，不仅可以改变线对象的长度，还可以更改弧对象的角度。

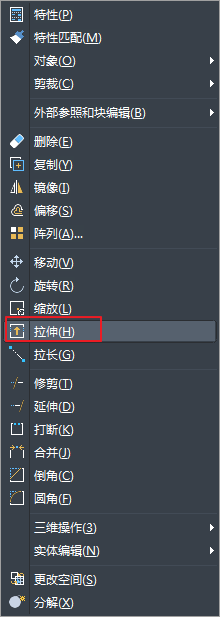

拉伸命令可以通过【修改】——【拉伸】来调出，如下图所示。通常用于拉伸的对象包括直线、圆弧、椭圆弧、多段线、样条曲线等。当所选择的拉伸图形对象完全处于选择框内的时候，拉伸的结果只能是图形对象相对于原位置上的一次平移。

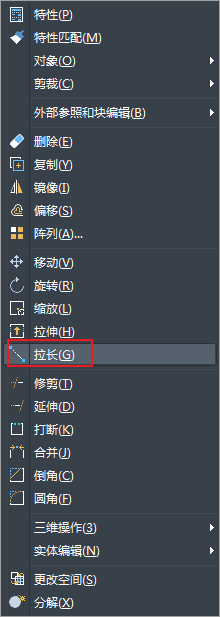

拉长的命令可通过【修改】——【拉长】来使用，如下图。拉长的类型有四种，包括增量拉长、百分数拉长、全部拉长和动态拉长。下面我们具体介绍每一种拉长方式。

增量拉长：所谓增量拉长，就是指按照事先指定的长度增量或者角度增量来拉长或者缩短对象。如果把增量设置为正值，系统将拉长对象；反之，则缩短对象。

百分数拉长：所谓百分数拉长，是指以总长的百分比值来拉长或者缩短对象，百分数值必须为正，不能为负值或者0。当长度百分比值小于100%时，将缩短对象，当长度百分比值大于100%时，将拉伸对象。

全部拉长：所谓全部拉长，指的是根据指定的一个总长度或者总角度来拉长或缩短对象。如果源对象的总长度或总角度大于所指定的总长度或总角度，源对象被缩短；反之将会被拉长。

动态拉长：所谓动态拉长，是指根据图形对象的端点位置动态地改变其长度，激活此选项后，CAD将端点移动到所需的长度或角度位置处，另一端保持固定。
