CAD延伸对象命令的使用技巧

CAD延伸命令用于将对象延伸至指定的边界上，用于延伸的对象则包括直线、圆弧、椭圆弧、非闭合的二维多段线和三维多段线以及射线等等。在延伸对象时，也需要为对象指定边界。制定边界时有两种情况，一种是对象被延长后与边界存在一个实际的交点，另一种就是与边界的延长线相交于一点。调用延伸命令的方法有以下几种：

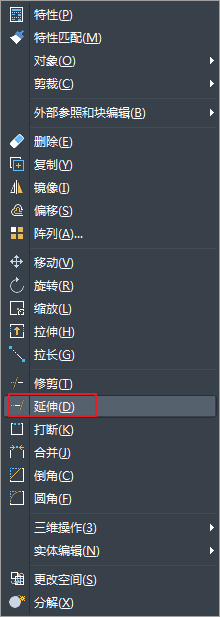

执行【修改】——【延伸】命令。

单击【修改】工具栏中的延伸按钮  。以及在命令行输入EXTEND或者EX然后按enter键。

注意：在选择延伸对象时，需要在靠近延伸边界的一端选择延伸的对象，否则对象将不被延伸。

【关于“隐含交点”】

所谓“隐含交点”，是指边界与对象延长线没有实际的交点，在边界被延长以后，与对象延长线存在一个隐含交点。对隐含交点下的图线进行延伸时，需要更改默认的延伸模式，即将默认模式更改为“延伸模式”。其中的“边”选项用来确定延伸边的方式。其中，【延伸】选项将使用隐含的延伸边界来延伸对象，而实际上边界和延伸对象并没有真正相交，CAD软件会假想将延伸边延长，然后再延伸；【不延伸】选项确定边界不延伸，而只有边界与延伸对象真正相交后才能完成延伸操作。
