CAD如何通过切线交点绘制曲线
曲线要素给了交点坐标和切线方位角,我们该如何绘制曲线呢?

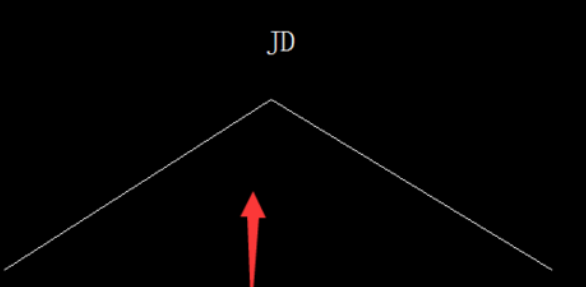

1.已知条件如下图所示:

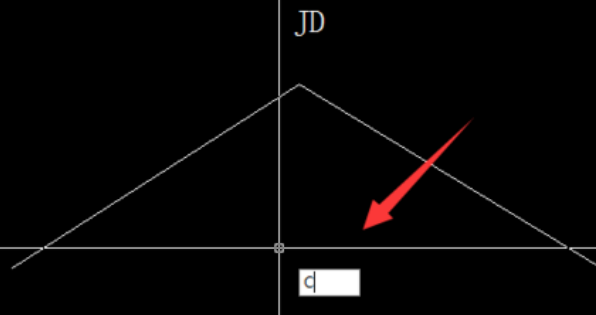

2.输入画圆命令,“c”,回车。

3.输入命令“t”,回车。

4.指定圆的第一个切点。

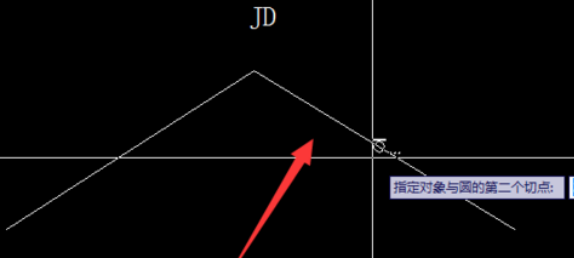

5.指定第一条切线上的任意一点。

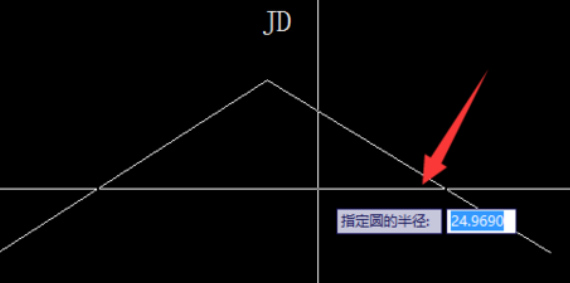

6.指定相切圆的半径,回车。

7.就可以得到一个相切的圆;对其进行修剪,就可以得到想要的曲线。
