CAD局部放大图的绘制方法介绍
当物体某些细小结构在视图上表示不清楚或不便标注尺寸时，可以用大于原图形所采用的比例再把这些结构画出来，这种图形称为局部放大图。 局部放大图可以画成视图、剖视或断面图，它与被放大部分的表达形式无关。画图时，在原图上用细实线圆圈出被放大部分，尽量将局部放大图配置在被放大图样部分附近，在放大图上方注明放大图的比例。
1、定边界：将当前图层设置为细实线层，再启动画圆或矩形命令，在原图中绘制圆或矩形框，以示放大区域。
2、复制：启动修改工具栏中的复制命令（快捷键co），从右下向左上方拉框，选中圆内或矩形框内所有图形，复制到空白区域。
3、修剪：以圆或矩形为边界，将边界外对象全部修剪掉。
4、放大：放大比例参照图形比例与局部放大比例进行计算，如k倍。

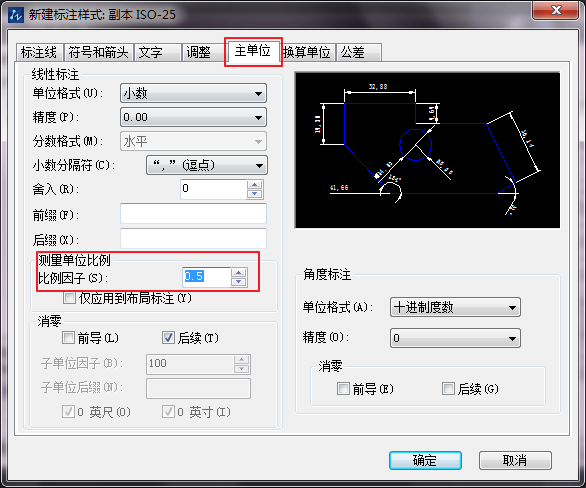

5、标注尺寸：修改比例因子为放大倍数的1/k进行标注。
按照以上操作步骤，即可完成CAD局部放大图的绘制，大家除了要知道这五个步骤之外，最好要熟悉每个步骤中涉及到的命令，掌握这些命令有利于大家更熟练地制图！更多CAD教程技巧欢迎关注我们xelega的公众号哦！
