CAD创建定数等分点和定距等分点

【定数等分】这个命令是用于按照指定的等分数目等分对象，对象被等分的结果仅仅是在等分点处放置了点的标记符号，或者是内部图块，而源对象并没有被等分为多个对象。指定【定数等分】命令主要有以下几种方式：

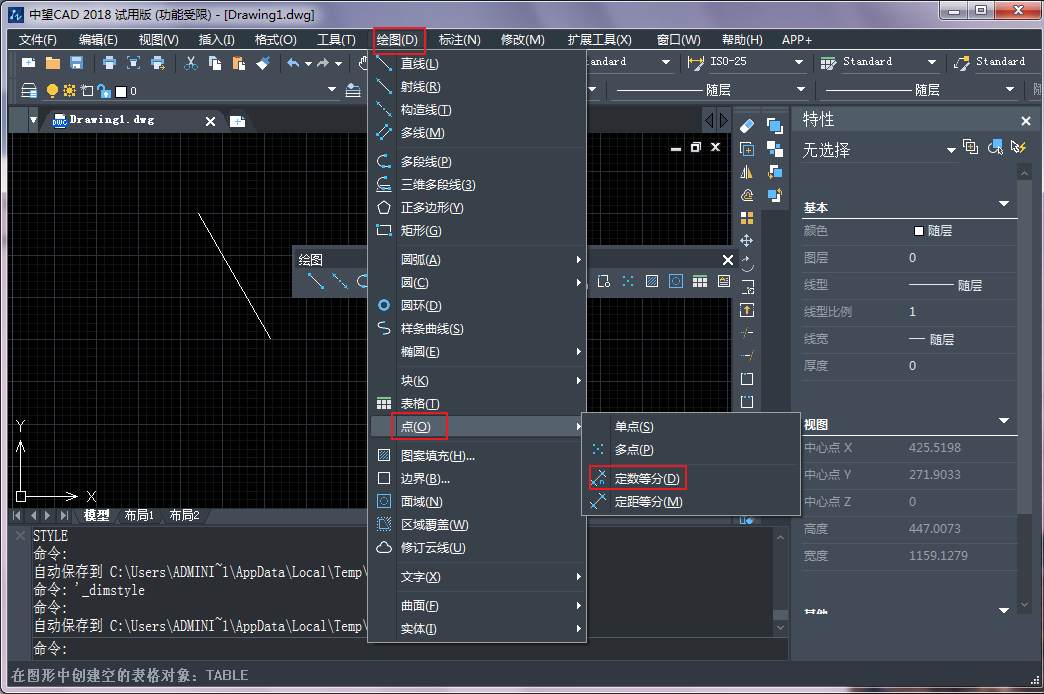

1.       执行【绘图】——【点】——【定数等分】命令。

2.       在命令行中输入DIVIDE，并按enter键。

3.       使用命令简写DIV并按enter键。

下面我们通过将一条水平直线段进行五等分，使用上面的方法和操作技巧，具体操作步骤如下：

绘制一条长度为100的水平线段，执行【格式】——【点样式】命令，将点样式设置为╳。

执行定数等分命令，然后根据命令行提示定数等分线段。

注意：【块】选项用于在对象等分点处放置内部图块，以代替点标记。在选择此项的时候，一定要确保当前文件中存在需要使用的内部图块。

【创建定距等分点】

【定距等分】命令是按照指定的等分距离等分对象。对象被等分的结果仅仅是在等分点处放置了点的标记符号，或者内部图块，而源对象并没有被等分为多个对象。执行【定距等分】命令主要有以下几种方式。

1.       执行【绘图】——【点】——【定距等分】命令。

2.       在命令行输入MEASURE后按enter键或输入简写ME后按enter键。
