CAD标注怎么用建筑标记代替箭头
在CAD绘图中，不同的行业有些设置是不一样的，比如标注。在机械制图中，标注尺寸线使用箭头来指向尺寸界线，但是在建筑制图中一般用斜的短线即建筑标记来指向尺寸界线，一般在使用CAD进行绘图时，标注默认使用箭头来指向尺寸界线，那怎么用建筑标记代替箭头呢？
1、下图中均为实心闭合的箭头，点击想要修改的尺寸标注，打开特性对话框。

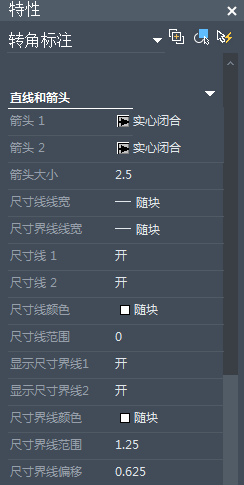

2、找到特性对话框中的【直线和箭头】。

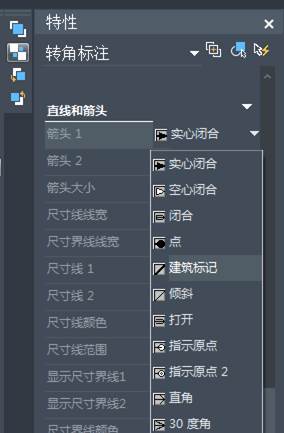

3、将箭头1和箭头2修改为建筑标记。

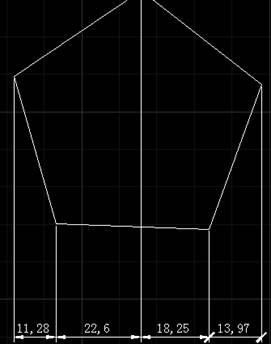

4、标注修改完成，实心闭合的箭头修改为建筑标记。
