CAD中如何设置图形对象的材质和聚光灯

大家知道现实中的模型都具有一定的材质外观，并且处于一定的光照环境中。在xelegaCAD中为了模拟现实环境，创建逼真的模型效果，可以为模型添加材质和贴图，并且设置光照条件，最后进行渲染。

【设置材质】

将材质添加到图形对象上，可以展示对象的真实效果。在材质的选择过程中，不仅要了解物体本身的物质属性，还需要配合场景的实际用途、采光条件等。设置材质有如下几种常用方法：

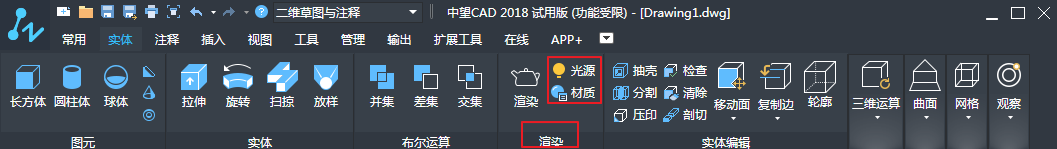

功能区：在二维草图与注释中，在实体功能区中的渲染选项卡中，单击【材质】。

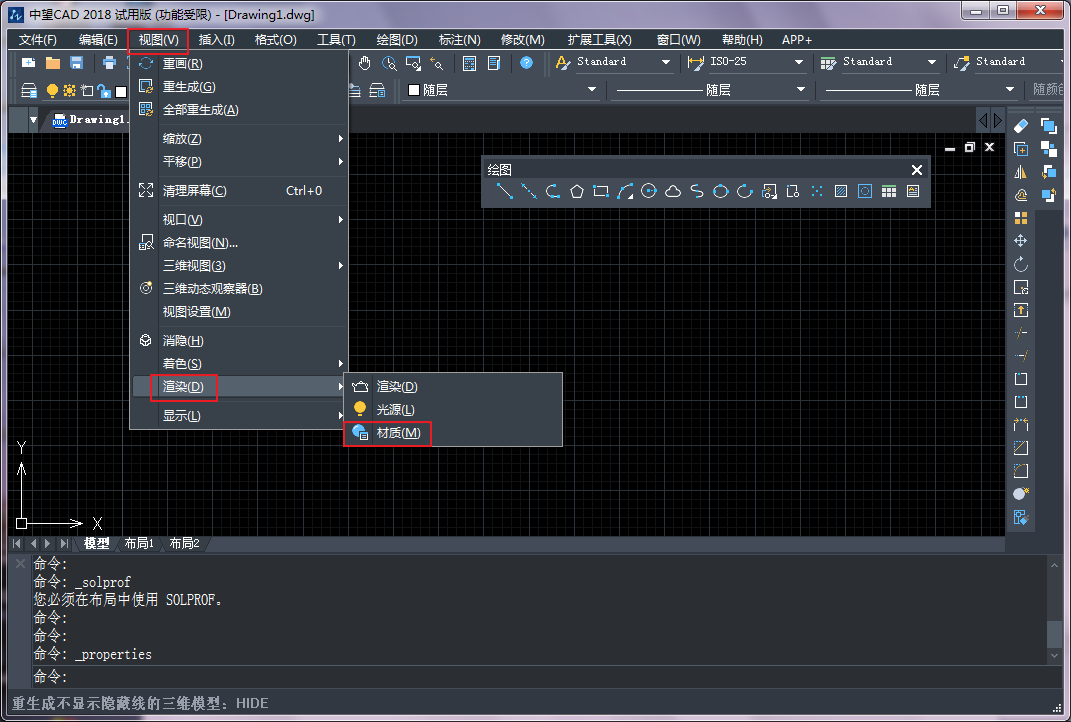

菜单栏：在xelegaCAD专业版中，在顶部菜单栏选择【视图】——【渲染】——【材质】。

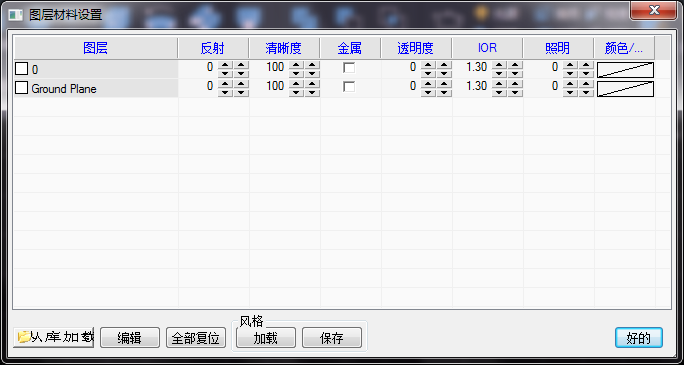

执行以上任意一种操作之后，系统弹出【图层材料设置】选项板，从材质库中选中某个材质，然后单击材质名称后面的【添加到文档】按钮，该材质即添加到文档材质列表中。在绘图区选中某个实体，然后在【文档材质】中选中某个材质，单击右键，弹出菜单中选择【指定给当前选择】，该材质几天加到指定实体上

【添加光源（聚光灯）】

聚光灯是从一点向空间成锥形发散的光源，在功能区和菜单栏的调用方法和上面的材质的添加方法类似，这里不再赘述。

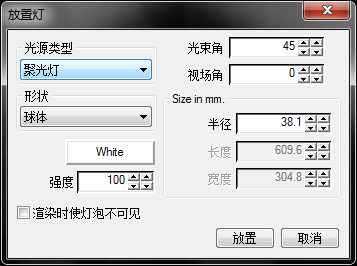

执行聚光灯命令后，先定义光源位置，然后定义照射方向，照射方向由光源位置发出的一条直线确定。下面介绍光视角和视场角两个选项。

【光视角】：照射最强的光锥范围，此区域内光照最强，衰减较少。将指针移动到聚光灯上，出现光锥显示，内部虚线圆锥显示的范围就是光视角范围。

【视场角】：聚光灯照射的外围区域，此范围内有光照，但强度呈逐渐衰减的趋势，用户输入的视场角必须大于光视角。
